Thông tin chi tiết sản phẩm:
|
| Vật chất: | SS304 SS316L | sự liên quan: | hàn xì |
|---|---|---|---|
| Tiêu chuẩn: | DIN, ANSI, ASTM, GB | Kích cỡ: | Dàn 1/2 "đến 24" |
| Ứng dụng: | Xây dựng, kết nối đường ống | Đóng gói: | Carton / Hộp gỗ / Hộp gỗ Poly |
| Điểm nổi bật: | SS316L Phụ kiện đường ống chéo 4 chiều,Phụ kiện đường ống song song Chữ thập,Phụ kiện đường ống thép không gỉ ASME Chữ thập |
||

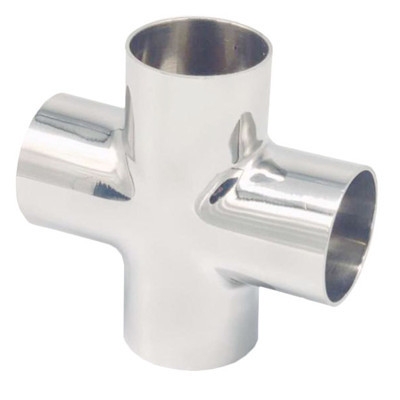

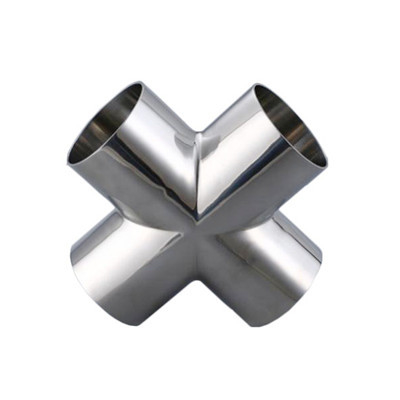

Chữ thập inox là một loại phụ kiện đường ống được sử dụng tại các nhánh đường ống.Để sản xuất chữ thập có ống liền mạch, có hai quy trình thường được sử dụng: ép phồng thủy lực và ép nóng.
Chữ thập bằng thép không gỉ thông qua quá trình ép sau khi gia nhiệt, giúp giảm trọng tải của thiết bị cần thiết cho quá trình hình thành vật liệu.Chữ thập ép nóng có khả năng thích ứng rộng với vật liệu.Quá trình tạo hình này thường được sử dụng cho chữ thập có đường kính lớn và thành ống dày.
Vật chất: Thép không gỉ 304/316
Kết nối: Kết nối nhanh với Hose Barb
Phạm vi kích thước: 1 "đến 4" và 25,4mm-101,6mm
Áp suất nứt: 1/3 đến 25 psig (0,02 đến 1,7 bar)
Nhiệt độ làm việc: -10 ℉ ~ 400 ℉ (-23 ℃ ~ 204 ℃)
ASME B16.9 Thép không gỉ 316 Bảng thông số kỹ thuật chữ thập bằng thép không gỉ 3/4 Song công 3/4 như dưới đây:
| Kích thước ống định mức (inch) | Đường kính ngoài | Genter to End | |
| C | M | ||
| 1/2 | 21.3 | 25.4 | |
| 3/4 | 26,7 | 28.4 | |
| 1 | 33.4 | 38.1 | |
| 1 1/4 | 42,2 | 47,8 | |
| 1 1/2 | 48.3 | 57,2 | |
| 2 | 60.3 | 63,5 | |
| 2 1/2 | 73 | 76,2 | |
| 3 | 88,9 | 85,9 | |
| 3 1/2 | 101,6 | 95,3 | |
| 4 | 114,3 | 104,6 | |
| 5 | 141.3 | 124 | |
| 6 | 168,3 | 142,7 | |
| số 8 | 219,1 | 177,8 | |
| 10 | 273,1 | 215,9 | |
| 12 | 323,9 | 254 | |
| 14 | 355,6 | 279.4 | |
Chữ thập bằng thép không gỉ được hình thành bằng cách ép nóng.Ống trống lớn hơn đường kính chéo được làm phẳng bằng kích thước của đường kính chéo, và một lỗ được mở ở phần của ống nhánh được kéo căng.
Phôi ống được nung nóng và đưa vào khuôn định hình, và khuôn để vẽ ống nhánh được lắp vào trống ống.
Dưới tác dụng của áp suất, ống trống bị nén hướng tâm.Trong quá trình nén hướng tâm, kim loại chảy sang ống nhánh và tạo thành ống nhánh dưới lực căng của khuôn.
Toàn bộ quá trình được hình thành thông qua quá trình nén xuyên tâm của ống trống và quá trình kéo dài của ống nhánh.
Kim loại của ống nhánh chữ thập được ép nóng được bù bằng chuyển động xuyên tâm của phôi ống, vì vậy nó còn được gọi là quá trình bù xuyên tâm.
Chữ thập thép không gỉ được sử dụng rộng rãi trong các nhà máy điện lớn, công nghiệp hóa chất, công nghiệp nhẹ, luyện kim, xây dựng đô thị, đóng tàu, kỹ thuật khí tự nhiên, sản xuất thực phẩm, sản xuất giấy, y học và các ngành công nghiệp khác trong và ngoài nước.
