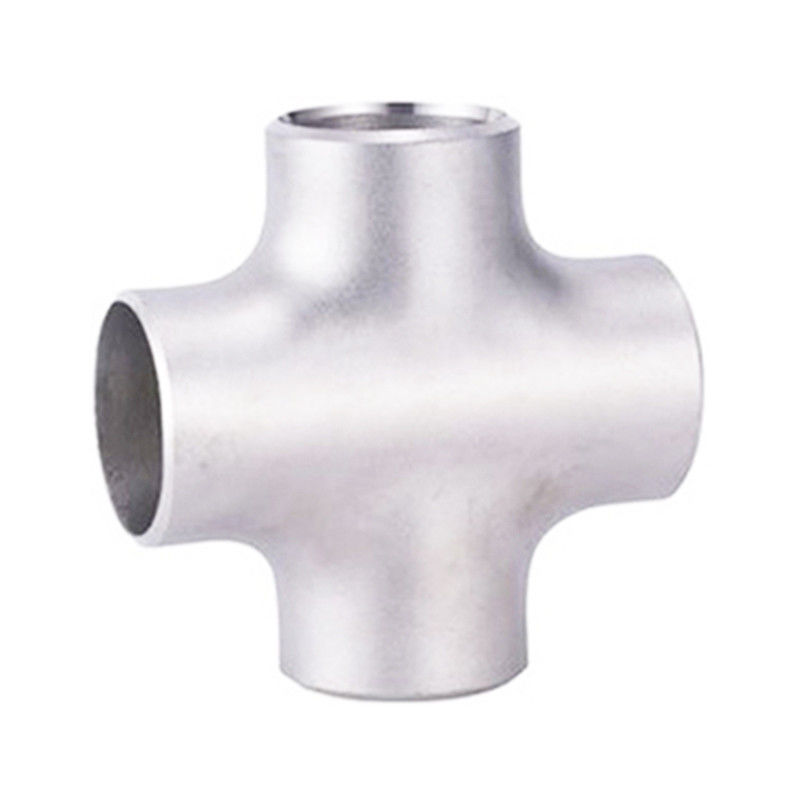

Phụ kiện ống thép công nghiệp SS Buttweld Cross Tee

Sự miêu tả

Chữ thập là một đầu nối ống, được sử dụng ở đường ống nhánh của đường ống chính.Các tee chéo có thể được chia thành đường kính bằng nhau và đường kính giảm.Các đầu vòi của tee chéo có đường kính bằng nhau có cùng kích thước;kích thước vòi chính của tee chữ thập giảm là như nhau, và kích thước vòi của ống nhánh nhỏ hơn kích thước của ống chính.

Quá trình sản xuất chữ thập chủ yếu bao gồm ép phồng thủy lực và ép nóng.Phình thủy lực của tee chữ thập là sử dụng một máy ép thủy lực đặc biệt để bơm chất lỏng vào ống trống có cùng đường kính với tee chữ thập.

Hai xi lanh nằm ngang của máy ép thủy lực chuyển động đồng bộ để đùn ống trắng, thể tích của trống ống nhỏ hơn, áp suất chất lỏng trong trống ống tăng lên.Vật liệu kim loại chảy dọc theo khoang bên trong của khuôn dưới tác dụng kép của áp suất chất lỏng trong hình trụ bên và ống trống và làm giãn nở ống nhánh.

Sự chỉ rõ

Phạm vi kích thước: DN15-DN1200

Chế độ kết nối: Hàn, ren, mặt bích

Kết nối: Hàn, Nam.

Đặc tính

Phôi ống được nung nóng, đưa vào khuôn định hình, và đưa vào khuôn của ống nhánh kéo dài;dưới tác dụng của áp suất.Trống ống được nén hướng tâm, trong quá trình nén hướng tâm, kim loại chảy theo hướng của ống nhánh và tạo thành ống nhánh dưới sự căng của khuôn.

Quá trình phồng thủy lực của chữ thập có thể được hình thành trong một lần với hiệu quả sản xuất cao;vì quá trình trương phồng thủy lực của chữ thập liền mạch đòi hỏi trọng tải thiết bị lớn.Nó chủ yếu được sử dụng để sản xuất bề dày tường tiêu chuẩn nhỏ hơn dn400.

Trọng tải của thiết bị cần thiết cho quá trình ép nóng của chữ thập được giảm xuống. Chữ thập ép nóng có khả năng thích ứng rộng với vật liệu, phù hợp với thép cacbon thấp, thép hợp kim và thép không gỉ;đặc biệt đối với đường kính lớn và đường ống dày chéo, quá trình hình thành này thường được áp dụng.

14, Chữ thập hàn mông là một phụ kiện ống được làm bằng thép bằng phương pháp ép nóng hoặc rèn.Hình thức kết nối của nó là hàn đối đầu trực tiếp chữ thập và ống thép.

15, Các tiêu chuẩn sản xuất chính của chữ thập hàn đối đầu nói chung là GB / T12459, GB / T13401, ASME B16.9, SH3408, SH3409, HG / T21635, Hg / T21631, SY / T0510.

Ứng dụng

Tiêu chuẩn: GB12459-90, gb12401-90, ASME / ANSI b16.9, DIN, JIS, v.v.

Chất liệu: 304, 304L, 316, 316L, 317L, 321, 2205, 2507, v.v.

Quy cách: liền mạch từ DN15 đến DN600;được ghép từ DN15 đến DN1200.

Xử lý bề mặt: phun cát, cán, tẩy và đánh bóng.

Độ dày của tường: 1.2mm-6mm r = 1.5D.

Chế độ kết nối: hàn, lắp ráp nhanh, ren, mặt bích.

Tính năng và đặc tính: chịu chênh lệch nhiệt độ lớn;áp suất thường 16MPa;chống ăn mòn mạnh;độ chính xác;độ dày của tường.

Ứng dụng: được sử dụng rộng rãi trong hóa dầu, kỹ thuật đường ống dẫn dầu và khí đốt, kỹ thuật đường ống dẫn khí đốt tự nhiên, nhà máy hóa chất, nhà máy điện, nhà máy đóng tàu, sữa, thực phẩm, bia, nước giải khát, dược phẩm, mỹ phẩm và các lĩnh vực công nghiệp khác.

Bảng dữ liệu kỹ thuật

Bảng thông số kỹ thuật Phụ kiện ống thép công nghiệp SS Buttweld Cross Tee như dưới đây:

Bưu kiện

Một.Gói túi bong bóng nhựa b. Gói túi vải c. Túi nhỏ d.Tùy chỉnh.

Thời gian giao hàng

Nhà máy thép phẳng của chúng tôi có khả năng sản xuất cao, thời gian giao hàng là 45 ngày đối với số lượng ít, hoặc nếu bạn gấp, chúng tôi có thể sắp xếp và đáp ứng ngày vận chuyển của bạn.
