Thông tin chi tiết sản phẩm:
|
| Vật liệu: | Thép carbon | Sự liên quan: | Hàn |
|---|---|---|---|
| Kích thước: | 1/8 '~ 6' | Ứng dụng: | Kết nối đường ống, dầu, khí đốt, v.v. |
| Tiêu chuẩn: | DIN, ANSI | Đóng gói: | Đóng gói tiêu chuẩn |
| Điểm nổi bật: | Mặt bích lỗ bằng thép carbon A105,Mặt bích lỗ bằng thép carbon B16.5,Bộ mặt bích lỗ ASME B16.5 |
||

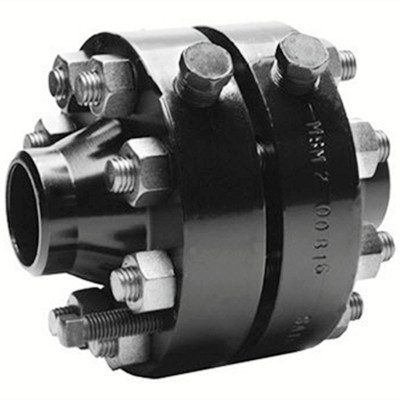

Mặt bích lỗ bằng thép carbon, Chế độ kết nối khác với mặt bích thông thường.Mặt bích tấm lỗ là tấm lỗ được kết nối với đường ống bằng lưu lượng kế tấm lỗ.Tấm lỗ được cố định ở giữa bởi các mặt bích ở hai bên, và được dẫn đến bộ truyền chênh lệch áp suất thông qua điểm lấy áp suất trên mặt bích để đo lưu lượng.
Kích thước: DN10-DN3000
Áp suất: 150LB-2500LB
Vật chất: ASTM A105 / 105N;A36
Độ dày của tường: STD, SCH40, XS, SCH60, SCH80
ASME / ANSI B16.5 A105 Class150 Bảng thông số kỹ thuật mặt bích lỗ bằng thép carbon như sau:
| Đường kính danh nghĩa | kích thước (mm) | ||||
| đường kính D | D1 | Đường kính lỗ bu lông | D2 | NS | |
| 10 | 90 | 60 | 14 | 41 | 2 |
| 15 | 95 | 65 | 14 | 46 | 2 |
| 20 | 105 | 75 | 16 | 56 | 2 |
| 25 | 115 | 85 | 16 | 65 | 3 |
| 32 | 140 | 100 | 18 | 76 | 3 |
| 40 | 150 | 110 | 18 | 84 | 3 |
| 50 | 165 | 125 | 20 | 99 | 3 |
| 65 | 185 | 145 | 20 | 118 | 3 |
| 80 | 200 | 160 | 22 | 132 | 3 |
Mặt bích của lỗ bằng thép cacbon phải đảm bảo rằng tâm của tấm lỗ, tâm mặt bích, tâm ống và miếng đệm là đồng tâm, và các tâm khác nhau không được vượt quá 0,002d / β, Hướng áp suất dương và âm của tấm lỗ phải phù hợp với hướng chảy của môi chất.
Mặt bích lỗ bằng thép cacbon là một thành phần của lưu lượng kế lỗ, xuất hiện theo cặp.Lưu lượng vật liệu có thể được tính theo công thức bằng cách sử dụng sự chênh lệch áp suất ở cả hai phía của lỗ chảy.
