Thông tin chi tiết sản phẩm:
|
| Vật liệu: | Thép carbon | Sự liên quan: | Hàn |
|---|---|---|---|
| Kích thước: | 1/2 "-48" (DN15-DN1200) | Ứng dụng: | khí đốt, kết nối đường ống, dầu |
| Tiêu chuẩn: | DIN, ANSI, ASME, GB | Đóng gói: | Hộp gỗ hoặc Pallet |
| Điểm nổi bật: | Mặt bích thép carbon lót A105n,Mặt bích thép carbon ASME B16.47,Mặt bích lót ASME B16.47 |
||

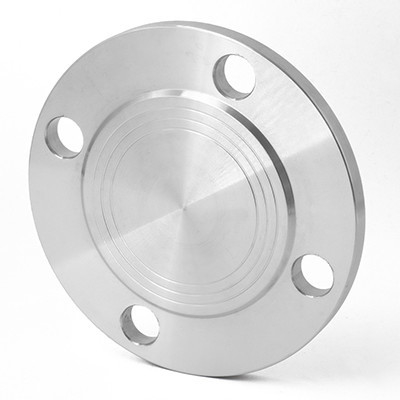

Mặt bích lót bằng thép cacbon được sử dụng để cách ly đường ống và hầu hết được sản xuất bằng quy trình hàn hoặc cán.Các mặt bích được tạo ra bởi hai quá trình này có những hạn chế nhất định về áp lực chịu lực.Khi áp suất làm việc đạt đến một giới hạn nhất định sẽ xảy ra hiện tượng biến dạng hoặc các lỗi khác.Vì vậy, mặt bích lăn và hàn chỉ có thể làm việc trong môi trường có áp suất tương đối nhỏ.
Đặc điểm kỹ thuật: 1/2 "--- 72"
Tiêu chuẩn: ASME / ANSI B16.5
Chất liệu: 10 #, 20 #, A3, Q235A
Đánh giá áp suất: PN 0,25 - 42,0 MPa
ASME B16.47 Series B CLASS 900 A105n Bảng thông số kỹ thuật mặt bích lót bằng thép cacbon như sau:
| Kích thước danh nghĩa | Kích thước kết nối | Độ dày mặt bích | Kích thước của bề mặt niêm phong | độ dày lớp lót | |||||
| Đường kính ngoài mặt bích | Đường kính vòng tròn tâm | Đường kính lỗ bu lông | Số lượng lỗ bu lông | NS | dl | Bề mặt lồi | |||
| 40 | 130 | 100 | 14 | 4 | 14 | 80 | 30 | 3 | 2 |
| 50 | 140 | 110 | 14 | 4 | 14 | 90 | 45 | 3 | 2 |
| 65 | 160 | 130 | 14 | 4 | 14 | 110 | 60 | 3 | 2 |
| 80 | 190 | 150 | 18 | 4 | 16 | 128 | 75 | 3 | 2 |
| 100 | 210 | 170 | 18 | 4 | 16 | 148 | 95 | 3 | 2 |
| 125 | 240 | 200 | 18 | số 8 | 18 | 178 | 110 | 3 | 2 |
| 150 | 265 | 225 | 18 | số 8 | 18 | 202 | 130 | 3 | 2 |
| 200 | 320 | 280 | 18 | số 8 | 20 | 258 | 190 | 4 | 2 |
| 250 | 375 | 335 | 18 | 12 | 22 | 312 | 235 | 4 | 2 |
| 300 | 440 | 395 | 22 | 12 | 22 | 365 | 285 | 5 | 3 |
| 350 | 490 | 445 | 22 | 12 | 22 | 415 | 330 | 5 | 3 |
Mặt bích lót bằng thép cacbon có thể được chế tạo thành các bề mặt làm kín rãnh phẳng, lồi lõm và rãnh mộng.Mặt bích hàn đối đầu trơn được sử dụng rộng rãi.Nó được sử dụng chủ yếu trong công nghệ hàn.Nó có các đặc điểm ứng dụng và hiệu suất tốt, cấu trúc hợp lý, độ bền và độ cứng lớn và niêm phong tốt.
Mặt bích lót bằng thép cacbon chủ yếu được sử dụng trong kỹ thuật đường ống dẫn dầu và khí đốt, kỹ thuật đường ống dẫn khí đốt tự nhiên, nhà máy hóa chất, nhà máy điện, nhà máy đóng tàu, dược phẩm, sữa, bia, nước giải khát, thủy sản, v.v.
