Thông tin chi tiết sản phẩm:
|
| Vật liệu: | SS304 SS316L | Sự liên quan: | Hàn |
|---|---|---|---|
| Tiêu chuẩn: | DIN, ANSI, ASTM, GB | Kích thước: | Kích thước tùy chỉnh |
| Ứng dụng: | Dầu khí, Hóa chất, Xây dựng | Đóng gói: | hộp gỗ, túi xách |
| Điểm nổi bật: | Mặt bích thép không gỉ A106,Mặt bích thép không gỉ ANSI B165,Mặt bích lót B165 316L |
||

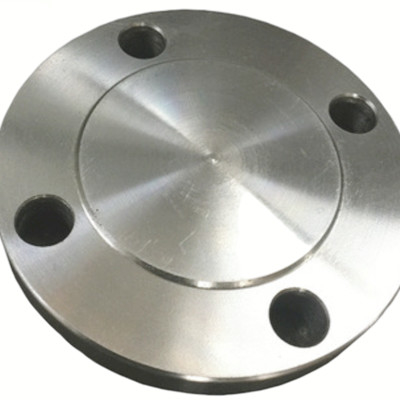

Mặt bích lót inox hay còn gọi là mặt bích composite và mặt bích vòng đệm là hàn inox hoặc lót một lớp tấm inox bên ngoài mặt bích inox (chủ yếu là bề mặt làm kín và đường kính trong).Nó là một mặt bích không có lỗ ở giữa, được sử dụng để bịt kín nút ống.Chức năng giống như chức năng của đầu hàn và nắp ống ren.
Kích thước:
900 #: DN15-DN1000
1500 #: DN15-DN600
2500 #: D N15-DN300
Tiêu chuẩn: ASME / ANSI B16.5
Vật chất: F304, F304L, F316, F316L
ANSI B165 ASTM A105 A106 304 316L Bảng thông số kỹ thuật mặt bích lót bằng thép không gỉ như sau:
| Kích thước danh nghĩa | Kích thước kết nối | Độ dày mặt bích | Kích thước của bề mặt niêm phong | độ dày lớp lót | |||||
| Đường kính ngoài mặt bích | Đường kính vòng tròn tâm | Đường kính lỗ bu lông | Số lượng lỗ bu lông | NS | dl | Bề mặt lồi | |||
| 40 | 130 | 100 | 14 | 4 | 14 | 80 | 30 | 3 | 2 |
| 50 | 140 | 110 | 14 | 4 | 14 | 90 | 45 | 3 | 2 |
| 65 | 160 | 130 | 14 | 4 | 14 | 110 | 60 | 3 | 2 |
| 80 | 190 | 150 | 18 | 4 | 16 | 128 | 75 | 3 | 2 |
| 100 | 210 | 170 | 18 | 4 | 16 | 148 | 95 | 3 | 2 |
| 125 | 240 | 200 | 18 | số 8 | 18 | 178 | 110 | 3 | 2 |
| 150 | 265 | 225 | 18 | số 8 | 18 | 202 | 130 | 3 | 2 |
| 200 | 320 | 280 | 18 | số 8 | 20 | 258 | 190 | 4 | 2 |
| 250 | 375 | 335 | 18 | 12 | 22 | 312 | 235 | 4 | 2 |
| 300 | 440 | 395 | 22 | 12 | 22 | 365 | 285 | 5 | 3 |
Mặt bích lót bằng thép không gỉ tương tự như mặt bích vòng đệm.Nó được làm bằng vật liệu phù hợp với bề mặt tiếp xúc trung bình và được nhúng hoặc hàn trên đường ống, không chỉ có thể đáp ứng hiệu quả mong đợi của khách hàng trong dự án sử dụng mà còn giảm đáng kể chi phí đầu tư.
Mặt bích lót bằng thép không gỉ chủ yếu được sử dụng trong nồi hơi và bình chịu áp lực, dầu khí, công nghiệp hóa chất, đóng tàu, dược phẩm, luyện kim, máy móc, thực phẩm và các ngành công nghiệp khác.
