Thông tin chi tiết sản phẩm:
|
| Vật liệu: | Thép carbon | Sự liên quan: | Hàn |
|---|---|---|---|
| Kích thước: | 1/2 "-4 8", 1/2 '~ 6' | Ứng dụng: | khí đốt, kết nối đường ống, dầu |
| Tiêu chuẩn: | DIN, ANSI, ASME, GB | Đóng gói: | Hộp gỗ hoặc Pallet |
| Điểm nổi bật: | Mặt bích thép cacbon A694,Mặt bích thép cacbon ASME A105,Mặt bích RF ASTM A694 SW |
||

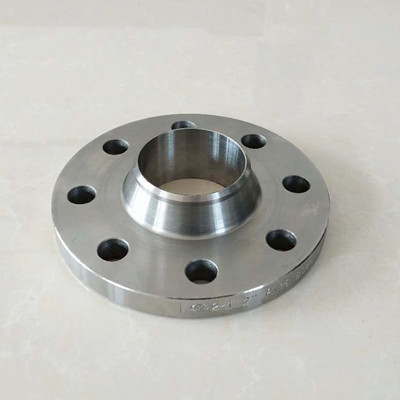

Mặt bích SW thép cacbon đề cập đến mặt bích được lắp vào thang vòng mặt bích ở cuối đường ống và được hàn ở đầu ống và bên ngoài.Có hai loại mặt bích có cổ và không có cổ.Mặt bích ống có cổ có độ cứng tốt, biến dạng hàn nhỏ và hiệu suất làm kín tốt.Nó có thể được sử dụng cho các trường hợp có áp suất từ 1.0 ~ 10.0MPa.
Sức mạnh: 0,6-2,5MPA
Đường kính: DN15-DN400
Vật chất: A105,16Mn, 20 #
Tiêu chuẩn: ASTM, ASME B16.5
ASTM / ASME A105 ASTM A694 Hàn ổ cắm Bảng dữ liệu kỹ thuật mặt bích thép carbon SW như sau:
| DN | đường kính | Kích thước kết nối | Độ dày mặt bích | đường kính trong | Trọng lượng lý thuyết | ||||||
| MỘT | NS | NS | K | L | NS | NS | NS | MỘT | NS | KILÔGAM | |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 | 22 | 19 | 0,68 |
| 20 | 26,9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 | 27,5 | 26 | 0,94 |
| 25 | 33,7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 | 34,7 | 33 | 1.12 |
| 32 | 42.4 | 38 | 140 | 100 | 18 | 4 | M16 | 18 | 43,5 | 39 | 1,86 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 | 49,5 | 46 | 2,12 |
| 50 | 603 | 57 | 165 | 125 | 18 | 4 | M16 | 20 | 61,5 | 59 | 2,77 |
| 65 | 76,1 | 76 | 185 | 145 | 18 | 4 | M16 | 20 | 77,5 | 78 | 3,31 |
| 80 | 88,9 | 89 | 200 | 160 | 18 | số 8 | M16 | 20 | 90,5 | 91 | 3,59 |
| 100 | 114,3 | 108 | 220 | 180 | 18 | số 8 | M16 | 22 | 116 | 110 | 4,57 |
| 125 | 139,7 | 133 | 250 | 210 | 18 | số 8 | M16 | 22 | 141,5 | 135 | 5,65 |
| 150 | 168,3 | 159 | 285 | 240 | 22 | số 8 | M20 | 24 | 170,5 | 161 | 7.61 |
| 200 | 219,1 | 219 | 340 | 295 | 22 | số 8 | M20 | 24 | 221,5 | 222 | 9.24 |
| 250 | 273 | 273 | 395 | 350 | 22 | 12 | M20 | 26 | 276,5 | 247 | 11,9 |
| 300 | 323,9 | 325 | 445 | 400 | 22 | 12 | M20 | 28 | 327,5 | 328 | 14,6 |
Mặt bích thép carbon SW cũng bao gồm mặt bích loại B cho tàu, được sử dụng trong những trường hợp có yêu cầu niêm phong cao và chủ yếu được sử dụng cho các đường ống chịu áp lực trên 4kg.Để các đường ống được kết nối, hãy lắp một mặt bích, thêm một miếng đệm giữa hai mặt bích, sau đó buộc chặt chúng bằng bu lông.
Mặt bích thép carbon SW được sử dụng rộng rãi trong công nghiệp hóa chất, xây dựng, cấp thoát nước, dầu khí, phòng cháy chữa cháy, điện lực, hàng không vũ trụ, đóng tàu và các dự án cơ bản khác.
