Thông tin chi tiết sản phẩm:
|
| Vật liệu: | Thép carbon | Kích thước: | 3/4 '', 1/8 '~ 6' |
|---|---|---|---|
| Sự liên quan: | Hàn | Tiêu chuẩn: | DIN, ANSI, ASTM, GB |
| Ứng dụng: | Dầu, Dầu mỏ, Ống nối | Đóng gói: | hộp gỗ, túi xách |
| Điểm nổi bật: | Mặt bích WN bằng thép carbon B16.5,Mặt bích bằng thép carbon WN SCH40,Mặt bích bằng thép carbon SCH80 WN |
||

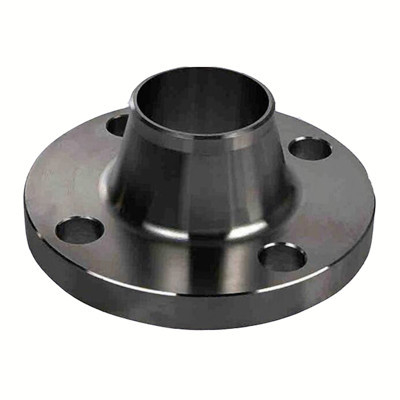

Mặt bích WN bằng thép cacbon phải được hàn trên cả hai lớp bên trong và bên ngoài.Nó thường được sử dụng trong các đường ống áp suất trung bình và cao.Áp suất danh nghĩa của đường ống nằm trong khoảng 0,25 ~ 2,5MPa.
Mặt bích WN bằng thép cacbon thông qua kết nối bề mặt làm kín lồi lõm, và việc lắp đặt phức tạp, do đó chi phí nhân công, phương pháp lắp đặt và chi phí vật liệu phụ tương đối cao.
Sức mạnh: 0,6-2,5MPA
Đường kính: DN15-DN400
Vật chất: A105,16Mn, 20 #
Tiêu chuẩn: DIN, ASME, ASME B16.5
ASME / BS B16.5 SCH40 SCH80 ASTM A105 Bảng thông số kỹ thuật mặt bích WN bằng thép cacbon như sau:
| DN | đường kính | Kích thước kết nối | Độ dày mặt bích | |||||
| MỘT | NS | NS | K | L | NS | NS | NS | |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 |
| 20 | 26,9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 |
| 25 | 33,7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 |
| 32 | 42.4 | 38 | 140 | 100 | 18 |
4 |
M16 | 18 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 |
| 50 | 603 | 57 | 165 | 125 | 18 | 4 | M16 | 20 |
| 65 | 76,1 | 76 | 185 | 145 | 18 | 4 | M16 | 20 |
| 80 | 88,9 | 89 | 200 | 160 | 18 | số 8 | M16 | 20 |
| 100 | 114,3 | 108 | 220 | 180 | 18 | số 8 | M16 | 22 |
| 125 | 139,7 | 133 | 250 | 210 | 18 | số 8 | M16 | 22 |
| 150 | 168,3 | 159 | 285 | 240 | 22 | số 8 | M20 | 24 |
| 200 | 219,1 | 219 | 340 | 295 | 22 | số 8 | M20 | 24 |
| 250 | 273 | 273 | 395 | 350 | 22 | 12 | M20 | 26 |
Mặt bích WN bằng thép cacbon không dễ biến dạng, có độ kín tốt và được sử dụng rộng rãi.Nó thích hợp cho các đường ống có áp suất hoặc nhiệt độ dao động lớn, nhiệt độ cao, đường ống áp suất cao và nhiệt độ thấp, hoặc kết nối đường ống và van lớn hơn 2,5MPa.
Mặt bích thép cacbon WN chủ yếu được sử dụng trong dầu khí, công nghiệp hóa chất, đóng tàu, dược phẩm, luyện kim, máy móc, thực phẩm và các ngành công nghiệp khác.
