Thông tin chi tiết sản phẩm:
|
| Vật liệu: | Thép carbon | Kích thước: | 1/8 '~ 6' |
|---|---|---|---|
| Ứng dụng: | dầu, khí đốt, v.v. | Tiêu chuẩn: | DIN, ANSI, GB / T |
| Đóng gói: | Đóng gói tiêu chuẩn | Sức ép: | áp suất trung bình |
| Điểm nổi bật: | Mặt bích thép carbon A105,Mặt bích thép carbon ANSI DIN,Mặt bích hàn phẳng A105 |
||

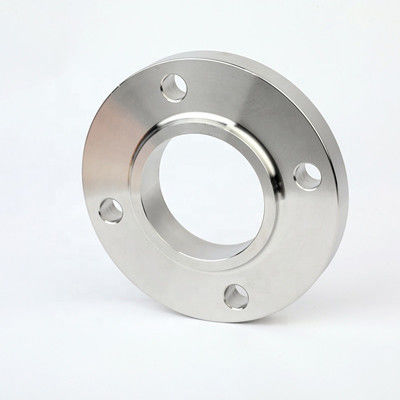

Mặt bích hàn phẳng bằng thép cacbon không dễ biến dạng, có độ kín tốt và được sử dụng rộng rãi.Nó có các yêu cầu về độ cứng và độ đàn hồi tương ứng và quá trình chuyển đổi mỏng hàn phẳng hợp lý.Khoảng cách giữa mối hàn và bề mặt mối nối lớn, bề mặt mối nối không bị biến dạng nhiệt độ hàn.
Đặc điểm kỹ thuật: dn15-dn2000
Vật chất: 304, 316, 316L, v.v.
Đóng gói: hộp gỗ hoặc khác
Áp suất danh nghĩa: sch10s, sch20s, v.v.
Bảng thông số kỹ thuật mặt bích hàn phẳng bằng thép cacbon của ANSI DIN A105 như sau:
| DN | Đường kính ngoài A1 |
Kích thước kết nối | Độ dày mặt bích | Đường kính bên trong mặt bích | Chiều rộng rãnh | ||||||
| Đường kính ngoài mặt bích | K | L | n | Thứ tự | |||||||
| MỘT | NS | MỘT | NS | ||||||||
| 10 | 17,2 | 14 | 90 | 60 | 14 | 4 | M12 | 14 | 18 | 15 | 4 |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 | 22,5 | 19 | 4 |
| 20 | 26,9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 | 27. 5 | 26 | 4 |
| 25 | 33,7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 | 34. 5 | 33 | 5 |
| 32 | 42.4 | 38 | 140 | 100 | 18 | 4 | M16 | 18 | 43,5 | 39 | 5 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 | 49,5 | 46 | 5 |
| 50 | 60.3 | 57 | 165 | 125 | 18 | 4 | M16 | 19 | 61,5 | 59 | 5 |
| 65 | 76,1 | 76 | 185 | 145 | 18 | số 8 | M16 | 20 | 77,5 | 78 | 6 |
| 80 | 88,9 | 89 | 200 | 160 | 18 | số 8 | M16 | 20 | 90,5 | 91 | 6 |
| 100 | 114,3 | 108 | 220 | 180 | 18 | số 8 | M16 | 22 | 116 | 110 | 6 |
| 125 | 139,7 | 133 | 250 | 210 | 18 | số 8 | M16 | 22 | 143,5 | 135 | 6 |
Mặt bích hàn phẳng bằng thép cacbon sử dụng cấu trúc dạng kèn phức hợp, phù hợp với đường ống có áp suất hoặc nhiệt độ dao động lớn hoặc đường ống có nhiệt độ cao, áp suất cao và nhiệt độ thấp.Nó thường được sử dụng để kết nối đường ống và van có PN lớn hơn 2,5MPa;Nó cũng được sử dụng cho các đường ống vận chuyển các phương tiện truyền thông đắt tiền, dễ cháy và nổ.
Mặt bích hàn phẳng bằng thép cacbon chủ yếu được sử dụng trong lò hơi và bình chịu áp lực, dầu khí, công nghiệp hóa chất, đóng tàu, dược phẩm, luyện kim, máy móc, thực phẩm và các ngành công nghiệp khác.
