Thông tin chi tiết sản phẩm:
|
| Vật liệu: | Thép carbon | Sự liên quan: | Hàn |
|---|---|---|---|
| Kích thước: | 3/4 '', 1/8 '~ 6' | Ứng dụng: | Kết nối các đường ống |
| Tiêu chuẩn: | DIN, BSP, ANSI | Sức ép: | PN2.5, PN10 |
| Điểm nổi bật: | Mặt bích thép carbon CLASS150,Mặt bích thép carbon ASTM A105,Mặt bích DN80 PN16 PL |
||

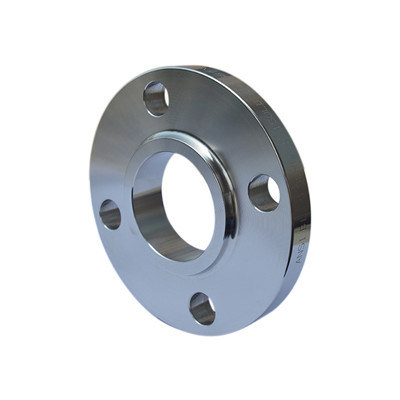

Mặt bích thép carbon PL dùng để chỉ đầu nối có vật liệu thân là mặt bích thép carbon hoặc mặt bích cuối.Vật liệu mặt bích bao gồm rèn A105, hoặc Q235B, 10 #, 20 #, thép A3, thép Q345B, thép 45, v.v.
Kích thước: 1/2 "-60"
Áp suất: 150 # -2500 #
Dải đường kính: dn15-dn1000
Chất liệu sản phẩm: A105 16Mn 20 #
Tính năng sản phẩm: chống ăn mòn
ASTM A105 CLASS150 Q235 DN80 PN16 Bảng thông số kỹ thuật mặt bích thép carbon PL như dưới đây:
| DN | Đường kính ngoài A1 |
Kích thước kết nối | Độ dày mặt bích | Đường kính bên trong mặt bích | Chiều rộng rãnh | ||||||
| Đường kính ngoài mặt bích | K | L | n | Thứ tự | |||||||
| MỘT | NS | MỘT | NS | ||||||||
| 10 | 17,2 | 14 | 90 | 60 | 14 | 4 | M12 | 14 | 18 | 15 | 4 |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 | 22,5 | 19 | 4 |
| 20 | 26,9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 | 27. 5 | 26 | 4 |
| 25 | 33,7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 | 34. 5 | 33 | 5 |
| 32 | 42.4 | 38 | 140 | 100 | 18 | 4 | M16 | 18 | 43,5 | 39 | 5 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 | 49,5 | 46 | 5 |
| 50 | 60.3 | 57 | 165 | 125 | 18 | 4 | M16 | 19 | 61,5 | 59 | 5 |
| 65 | 76,1 | 76 | 185 | 145 | 18 | số 8 | M16 | 20 | 77,5 | 78 | 6 |
| 80 | 88,9 | 89 | 200 | 160 | 18 | số 8 | M16 | 20 | 90,5 | 91 | 6 |
| 100 | 114,3 | 108 | 220 | 180 | 18 | số 8 | M16 | 22 | 116 | 110 | 6 |
| 125 | 139,7 | 133 | 250 | 210 | 18 | số 8 | M16 | 22 | 143,5 | 135 | 6 |
| 150 | 168,3 | 159 | 285 | 240 | 22 | số 8 | M20 | 24 | 170,5 | 161 | 6 |
| 200 | 219,1 | 219 | 340 | 295 | 22 | 12 | M20 | 26 | 221,5 | 222 | số 8 |
Mặt bích thép Carbon PL được sản xuất theo kích thước và phạm vi dung sai theo yêu cầu của tiêu chuẩn quốc gia.Thông thường, để chống rỉ, bề mặt bích sẽ có lớp mạ điện (kẽm vàng, kẽm trắng,…), hoặc được sơn dầu chống rỉ và phun sơn chống rỉ.
Mặt bích thép Carbon PL được sử dụng rộng rãi trong các dự án cơ bản như công nghiệp hóa chất, xây dựng, cấp thoát nước, dầu khí, công nghiệp nhẹ và nhẹ, điện lạnh, vệ sinh, hệ thống ống nước, phòng cháy chữa cháy, điện, hàng không vũ trụ, đóng tàu, v.v.
