Thông tin chi tiết sản phẩm:
|
| Vật liệu: | Thép carbon | Kích thước: | 1/2 "-200" (DN15-DN5000) |
|---|---|---|---|
| Tiêu chuẩn: | DIN, JIS, ANSI, ASME | Sử dụng: | Dầu khí Nước công nghiệp |
| Độ dày: | 2mm-50mm | Đóng gói: | Hộp gỗ hoặc Pallet |
| Điểm nổi bật: | Mặt bích hàn ổ cắm 3000LBS,Mặt bích hàn ổ cắm ASME B16.11,Mặt bích hàn ống ổ cắm 3000LBS |
||

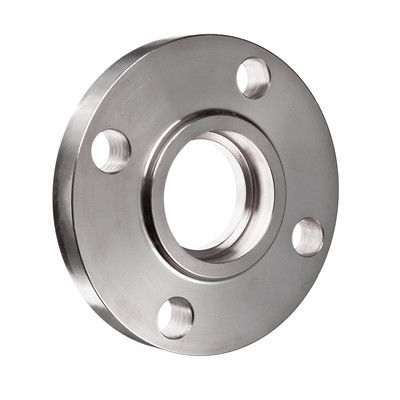

Mặt bích hàn ổ cắm thép cacbon có phần cổ cao từ điểm hàn giữa mặt bích và đường ống đến tấm mặt bích.Chiều dày thành của phần cổ cao này chuyển dần sang chiều dày thành ống dọc theo hướng chiều cao, điều này cải thiện sự gián đoạn ứng suất và do đó làm tăng độ bền của mặt bích.
Mặt bích hàn ổ cắm bằng thép cacbon chủ yếu được sử dụng trong những trường hợp khắc nghiệt, chẳng hạn như những trường hợp mặt bích phải chịu ứng suất cao do giãn nở nhiệt đường ống hoặc tải quá mức.Nó phù hợp với đường ống có áp suất và nhiệt độ dao động lớn và đường ống có nhiệt độ cao, áp suất cao và nhiệt độ thấp dưới 0.
Kích thước: DN15 (1/2 ") đến DN5000 (200")
Tiêu chuẩn: ASMEB16.5, DIN, EN, GB
Loại: 150LB 300LB 600LB 900LB 1500LB
3000LBS Thép cacbon ASME B16.11 Bảng thông số kỹ thuật mặt bích hàn ổ cắm bằng thép cacbon như dưới đây:
| inch | Đường kính danh nghĩa | 16kg = l.6MPa | ||||
| đường kính ngoài | Khoảng cách lỗ bu lông | Đường kính bu lông | Số lỗ bu lông | Độ dày mặt bích | ||
| 3/8 | DN10 | 90 | 60 | 14 | 4 | 14 |
| 1/2 | DN15 | 95 | 65 | 14 | 4 | 14 |
| 3/4 | DN20 | 105 | 75 | 14 | 4 | 16 |
| 1 | DN25 | 115 | 85 | 14 | 4 | 16 |
| 1¼ | DN32 | 140 | 100 | 18 | 4 | 18 |
| 1½ | DN40 | 150 | 110 | 18 | 4 | 18 |
| 2 | DN50 | 165 | 125 | 18 | 4 | 20 |
| 2½ | DN65 | 185 | 145 | 18 | 4 | 20 |
| 3 | DN80 | 200 | 160 | 18 | số 8 | 20 |
| 3½ | DN100 | 220 | 180 | 18 | số 8 | 22 |
| 4 | DN125 | 250 | 210 | 18 | số 8 | 22 |
| 5 | DN150 | 285 | 240 | 22 | số 8 | 24 |
Mặt bích hàn ổ cắm thép cacbon là một loại kết nối ống với kết nối mặt bích.Các miếng đệm được đệm giữa các mặt bích và được siết chặt và làm kín bằng một số bu lông.Chúng được sử dụng phổ biến để nối ống thép, ống gang, ống nhựa và các đoạn ống khác cần tháo lắp thường xuyên và các loại ống có đường kính lớn.
Mặt bích hàn ổ cắm bằng thép cacbon chủ yếu được sử dụng trong xây dựng, công nghiệp nhẹ và nhẹ, hệ thống ống nước, điện và các dịp khác.
