Thông tin chi tiết sản phẩm:
|
| Vật chất: | SS304 SS316L | Tiêu chuẩn: | DIN, ANSI, ASTM, GB |
|---|---|---|---|
| Kích thước: | Kích thước tùy chỉnh | Ứng dụng: | Xây dựng, kết nối đường ống |
| Đóng gói: | Thùng / Hộp gỗ / Hộp gỗ Poly | Bề mặt: | đen / mạ kẽm / đánh bóng |
| Điểm nổi bật: | Mặt bích thép không gỉ A105,Mặt bích thép không gỉ ASME B16.5,Mặt bích cổ hàn dài ASME B16.5 |
||

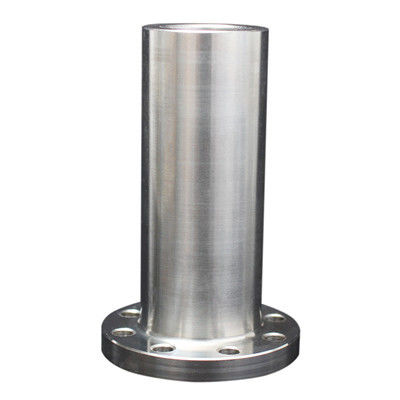

Mặt bích cổ hàn dài có chiều cao cổ cao, giúp cải thiện độ cứng và khả năng chịu lực của mặt bích.
Mặt bích cổ hàn dài, So với mặt bích hàn đối đầu, khối lượng công việc hàn lớn, tiêu hao que hàn lớn, không chịu được nhiệt độ cao và áp suất cao, uốn nhiều lần và nhiệt độ dao động.Tuy nhiên, việc lắp đặt tại chỗ thuận tiện hơn và có thể bỏ qua quá trình vỗ và nhào mối hàn.
Đường kính: DN15 - DN
Vật chất: SS304, SS316
Áp lực: Class150-2500
Tiêu chuẩn: ASTM / ANSI, ISO, DIN
ASME B16.5 A105 Mặt bích thép không gỉ Bảng thông số kỹ thuật mặt bích cổ hàn dài như sau:
| Kích thước đường ống danh nghĩa | Đường kính ngoài | OD của khuôn mặt nhô lên | Đường kính Hub ở góc xiên | Đường kính lỗ khoan | Độ dày của mặt bích Min. | Chiều dài qua trung tâm |
| NS | NS | E | NS | NS | L | |
| 1/2 | 89 | 35.1 | 30,2 | 12,7 | 11,2 | 228,6 |
| 3/4 | 99 | 42,9 | 38.1 | 19.1 | 12,7 | 228,6 |
| 1 | 108 | 50,8 | 50,8 | 25 | 11,2 | 228,6 |
| 11/4 | 117 | 63,5 | 60,5 | 31,8 | 15,7 | 228,6 |
| 11/2 | 127 | 73,2 | 66,5 | 38.1 | 17,5 | 228,6 |
| 2 | 152 | 91,9 | 82,6 | 50,8 | 19.1 | 228,6 |
| 21/2 | 178 | 104,6 | 95,3 | 63,5 | 22.4 | 228,6 |
| 3 | 191 | 127.0 | 108.0 | 76 | 23,9 | 228,6 |
| 31/2 | 216 | 139,7 | 124.0 | 88,9 | 23,9 | 228,6 |
| 4 | 229 | 157 | 139,7 | 101,6 | 23,9 | 304,8 |
| 5 | 254 | 185,7 | 165.1 | 127.0 | 23,9 | 304,8 |
| 6 | 279 | 215,9 | 196,9 | 152 | 25.4 | 304,8 |
| số 8 | 343 | 269,7 | 247,7 | 203,2 | 28.4 | 304,8 |
| 10 | 406 | 323,9 | 304,8 | 254.0 | 30,2 | 304,8 |
Chế độ kết nối: đai ốc mặt bích, kết nối bu lông
Tiêu chuẩn sản xuất: Hg / t20615-2009, ASME B 16.5
Công nghệ sản xuất: rèn tổng thể chuyên nghiệp, sản xuất rèn, v.v.
Chế độ gia công: tiện CNC chính xác cao, hoàn thiện máy tiện thông thường, v.v.
Mặt bích cổ hàn dài được sử dụng rộng rãi trong dầu khí, công nghiệp hóa chất, thủy điện, dược phẩm, luyện kim, sợi hóa học, điện lạnh và các ngành công nghiệp khác.
