Thông tin chi tiết sản phẩm:
|
| Vật chất: | Thép không gỉ | Kết nối: | Hàn |
|---|---|---|---|
| Kích thước: | 1/2 "-48" (DN15-DN1200) | Tiêu chuẩn: | DIN, JIS, ANSI, ASME, GB |
| Sử dụng: | Tham gia đường ống | Đóng gói: | Vỏ gỗ hoặc pallet |
| Điểm nổi bật: | Mặt bích rèn thép không gỉ B16.5,Mặt bích rèn thép không gỉ ASTM,Mặt bích hàn mông cổ ASTM B16.5 |
||

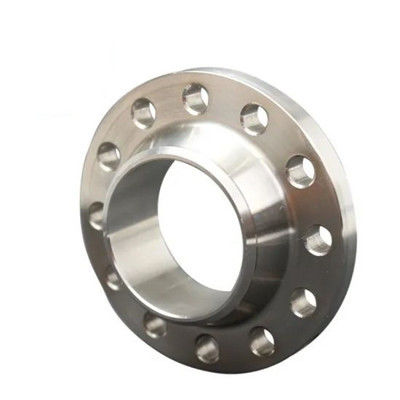

Mặt bích hàn đối đầu cổ là một loại phụ kiện đường ống, dùng để chỉ mặt bích có cổ và ống tròn chuyển tiếp và hàn đối đầu với ống.Mặt bích không dễ biến dạng, có khả năng bịt kín tốt và được sử dụng rộng rãi.Nó có các yêu cầu về độ cứng và độ đàn hồi tương ứng và quá trình chuyển đổi mỏng hàn đối đầu hợp lý.Khoảng cách giữa mối hàn và bề mặt mối nối lớn, bề mặt mối nối không bị biến dạng nhiệt độ hàn.
Mặt bích hàn giáp cổ áp dụng cấu trúc kèn phức hợp, phù hợp với đường ống có áp suất hoặc nhiệt độ dao động lớn hoặc đường ống có nhiệt độ cao, áp suất cao và nhiệt độ thấp.Nó thường được sử dụng để kết nối đường ống và van có PN lớn hơn 2,5MPa;Nó cũng được sử dụng cho các đường ống vận chuyển các phương tiện truyền thông đắt tiền, dễ cháy và nổ.
Đường kính: DN15 - DN300
Vật chất: SS304, SS316
Áp lực: 2,5MPa - 10MPa
Tiêu chuẩn: ASTM / ANSI, ISO, DIN
ASTM B16.5 Mặt bích thép không gỉ Bảng thông số kỹ thuật mặt bích hàn đối đầu như dưới đây:
| DN | Đường kính ngoài của ống A1 | Kích thước kết nối | Độ dày mặt bích | ID mặt bích B1 | Trọng lượng lý thuyết | ||||||
| MỘT | NS | NS | K | L | NS | NS | NS | MỘT | NS | KILÔGAM | |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 | 22 | 19 | 0,68 |
| 20 | 26,9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 | 27,5 | 26 | 0,94 |
| 25 | 33,7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 | 34,7 | 33 | 1.12 |
| 32 | 42.4 | 38 | 140 | 100 | 18 | 4 | M16 | 18 | 43,5 | 39 | 1,86 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 | 49,5 | 46 | 2,12 |
| 50 | 60.3 | 57 | 165 | 125 | 18 | 4 | M16 | 20 | 61,5 | 59 | 2,77 |
| 65 | 76,1 | 76 | 185 | 145 | 18 | 4 | M16 | 20 | 77,5 | 78 | 3,31 |
| 80 | 88,9 | 89 | 200 | 160 | 18 | số 8 | M16 | 20 | 90,5 | 91 | 3,59 |
| 100 | 114,3 | 108 | 220 | 180 | 18 | số 8 | M16 | 22 | 116 | 110 | 4,57 |
| 125 | 139,7 | 133 | 250 | 210 | 18 | số 8 | M16 | 22 | 141,5 | 135 | 5,65 |
| 150 | 168,3 | 159 | 285 | 240 | 22 | số 8 | M20 | 24 | 170,5 | 161 | 7.61 |
| 200 | 219,1 | 219 | 340 | 295 | 22 | số 8 | M20 | 24 | 221,5 | 222 | 9.24 |
| 250 | 273 | 273 | 395 | 350 | 22 | 12 | M20 | 26 | 276,5 | 247 | 11,9 |
| 300 | 323,9 | 325 | 445 | 400 | 22 | 12 | M20 | 28 | 327,5 | 328 | 14,6 |
Mặt bích hàn đối đầu cổ là một mặt bích không thể tách rời.Do kết cấu chuyển tiếp và kết nối hàn đối đầu của cổ côn nên tăng cường độ bền và độ cứng của mặt bích, và độ kín tốt hơn so với mặt bích hàn phẳng.
Mặt bích hàn đối đầu cổ được sử dụng rộng rãi trong dầu khí, công nghiệp hóa chất, luyện kim, điện, đóng tàu, khí đốt tự nhiên, đường ống dẫn và các ngành công nghiệp khác.
