Thông tin chi tiết sản phẩm:
|
| Vật liệu: | SS304 SS316L | Kỷ thuật học: | Mối hàn |
|---|---|---|---|
| Tiêu chuẩn: | DIN, ANSI, ASTM, JIS, GB | Kích thước: | 1/2 '~ 6' |
| Ứng dụng: | Kết nối các đường ống | Đóng gói: | Hộp / Hộp gỗ |
| Điểm nổi bật: | Phụ kiện đường ống thép không gỉ A105,Mặt bích hàn ổ cắm ANSI B16.5,Mặt bích hàn ổ cắm không gỉ A105 |
||

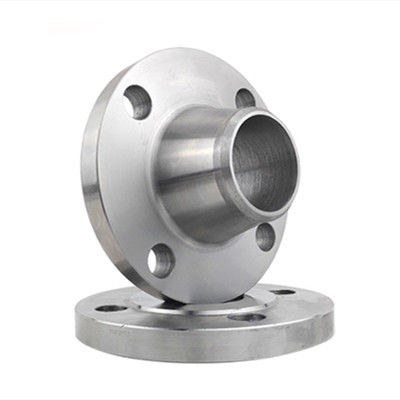

Mặt bích hàn ổ cắm có hình dạng cơ bản giống như mặt bích hàn phẳng có cổ.Một ổ cắm được mở trong lỗ bên trong của mặt bích, ống được đưa vào ổ cắm và hàn, và vòng hàn được hàn ở mặt sau của mặt bích.Khe hở giữa mặt bích và đường ống dễ bị ăn mòn.Nếu nó được hàn bên trong, có thể tránh được sự ăn mòn.
Mặt bích hàn ổ cắm, Độ bền mỏi cao hơn 5% so với mặt bích hàn phẳng và độ bền tĩnh là như nhau.Khi sử dụng mặt bích hàn ổ cắm, đường kính trong của chúng phải phù hợp với đường kính trong của ống.Mặt bích ổ cắm chỉ áp dụng cho các đường ống có đường kính danh nghĩa từ 50 trở xuống.
Đường kính: DN15 - DN80
Vật chất: 304, 304L, 316, 316L
Áp lực: 1,0MPa - 10MPa
Tiêu chuẩn: ASTM / ANSI, ISO, DIN
Mặt bích thép không gỉ ANSI B16.5 A105 Bảng thông số kỹ thuật mặt bích hàn ổ cắm như dưới đây:
| Sự chỉ rõ | ØD | d1 | d2 | NS | NS | L | S-Ød3 |
| DN15 | 95 | 24,5 | 38 | 3 | 11,5 | 65 | 4-Ø14 |
| DN20 | 105 | 30,5 | 48 | 3 | 14 | 75 | 4-Ø14 |
| DN25 | 115 | 37,5 | S3 | 3 | 16 | 85 | 4-Ø14 |
| DN32 | 140 | 47 | 68 | 3 | 16,5 | 100 | 4-Ø18 |
| DN40 | 150 | 55 | 77 | 4 | 17,5 | 110 | 4-Ø18 |
| DN50 | 165 | 66 | 91 | 4 | 19,5 | 125 | 4-Ø18 |
| DN65 | 185 | 82 | 108 | 4 | 21 | 145 | 4-Ø18 |
| DN80 | 200 | 95 | 123 | 5 | 22 | 160 | 8-Ø18 |
Mặt bích hàn ổ cắm có độ cứng tốt, biến dạng hàn nhỏ và hiệu suất làm kín tốt.Nó có thể được sử dụng cho các trường hợp có áp suất 1,0 ~ 10,0MPa và các trường hợp có yêu cầu niêm phong cao.Trong quá trình thiết kế, mặt bích hàn ổ cắm có thể được kiểm tra là mặt bích tích hợp.
Mặt bích hàn ổ cắm chủ yếu được sử dụng trong lò hơi và bình chịu áp lực, dầu khí, công nghiệp hóa chất, đóng tàu, dược phẩm, luyện kim, máy móc, dập khuỷu, thực phẩm và các ngành công nghiệp khác.
