Thông tin chi tiết sản phẩm:
|
| Vật chất: | Thép không gỉ | Kết nối: | Hàn |
|---|---|---|---|
| Kích thước: | 1/8 '~ 6' | Sử dụng: | Tham gia đường ống |
| Sức ép: | Áp suất trung bình | Đóng gói: | Đóng gói tiêu chuẩn |
| Điểm nổi bật: | Mặt bích thép không gỉ SS304 6 ',Mặt bích thép không gỉ 316L 1/8',Mặt bích khớp nối 316L 1/8 ' |
||

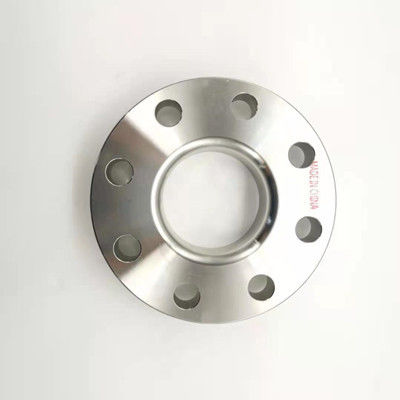

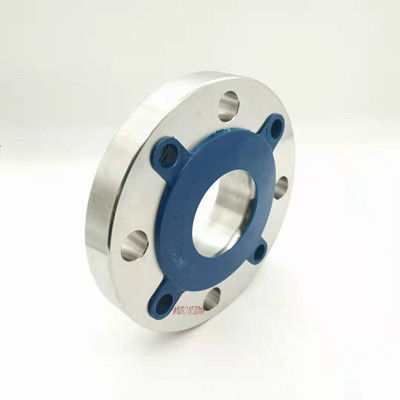

Mặt bích khớp nối là một miếng mặt bích có thể di chuyển được, thường được khớp trên các phụ kiện cấp thoát nước.Khi nhà sản xuất xuất xưởng, có một mặt bích ở hai đầu khe co giãn, được kết nối trực tiếp với đường ống và thiết bị trong công trình bằng bu lông.
Lap Joint bích là để tiết kiệm vật liệu.Cấu trúc của nó được chia thành hai phần.Một đầu của ống được nối với ống và đầu kia được làm thành vòng hàn đối đầu.Tấm mặt bích được làm bằng vật liệu cấp thấp, trong khi phần ống được làm bằng vật liệu tương tự như ống, để tiết kiệm vật liệu.
Đường kính: DN10 - DN600
Vật chất: 304, 304L, 316, 316L
Áp lực: 0.63MPa - 2.5MPa
Tiêu chuẩn: ASTM / ANSI, ISO, DIN
Mặt bích thép không gỉ SS304 316L Bảng thông số kỹ thuật mặt bích khớp nối như dưới đây:
| Sự chỉ rõ | ØD | d1 | d2 | NS | NS | L | S-Ød3 |
| DN15 | 95 | 24,5 | 38 | 3 | 11,5 | 65 | 4-Ø14 |
| DN20 | 105 | 30,5 | 48 | 3 | 14 | 75 | 4-Ø14 |
| DN25 | 115 | 37,5 | S3 | 3 | 16 | 85 | 4-Ø14 |
| DN32 | 140 | 47 | 68 | 3 | 16,5 | 100 | 4-Ø18 |
| DN40 | 150 | 55 | 77 | 4 | 17,5 | 110 | 4-Ø18 |
| DN50 | 165 | 66 | 91 | 4 | 19,5 | 125 | 4-Ø18 |
| DN65 | 185 | 82 | 108 | 4 | 21 | 145 | 4-Ø18 |
| DN80 | 200 | 95 | 123 | 5 | 22 | 160 | 8-Ø18 |
| DN100 | 220 | 120 | 141 | 5 | 23 | 180 | 8-Ø18 |
| DN125 | 250 | 146 | 168 | 5 | 25 | 210 | 8-Ø18 |
| DN150 | 285 | 174 | 192 | 5 | 27 | 240 | 8-Ø22 |
| DN200 | 340 | 226 | 245 | 5 | 31 | 295 | 8-Ø22 |
| DN250 | 395 | 280 | 295 | 5 | 34 | 350 | 12-Ø22 |
| DN300 | 445 | 330 | 345 | 6 | 38 | 400 | 12-Ø22 |
| DN350 | 505 | 362 | 398 | số 8 | 39 | 460 | 16-Ø22 |
| DN400 | 565 | 413 | 456 | số 8 | 41 | 515 | 16-Ø26 |
Mặt bích khớp nối tiết kiệm chi phí.Khi vật liệu ống đặc biệt và đắt tiền, chi phí hàn mặt bích khớp nối thấp hơn so với hàn mặt bích cùng vật liệu.
Thuận tiện cho việc xây dựng.Ví dụ, không dễ dàng căn chỉnh các lỗ bu lông mặt bích tương ứng trong quá trình kết nối hoặc ngăn các lỗ bu lông mặt bích thay đổi trong tương lai.
Một.Gói túi bong bóng nhựa b. Gói túi vải c. Túi nhỏ d.Tùy chỉnh.
Mặt bích khớp nối được sử dụng rộng rãi trong các ngành hóa chất, xây dựng, cấp thoát nước, dầu khí, vệ sinh, hệ thống ống nước, phòng cháy chữa cháy, điện lực và các dự án khác.
