Thông tin chi tiết sản phẩm:
|
| Vật liệu: | Thép không gỉ, SS304 SS316L | Sự liên quan: | Hàn |
|---|---|---|---|
| Tiêu chuẩn: | DIN, ANSI, ASTM, JIS, GB | Ứng dụng: | Xây dựng, kết nối đường ống |
| Đóng gói: | hộp gỗ | Mặt: | đen / mạ kẽm / đánh bóng |
| Điểm nổi bật: | Phụ kiện đường ống thép không gỉ DIN600,Mặt bích áp suất cao DN15,Mặt bích áp suất cao DIN600 |
||

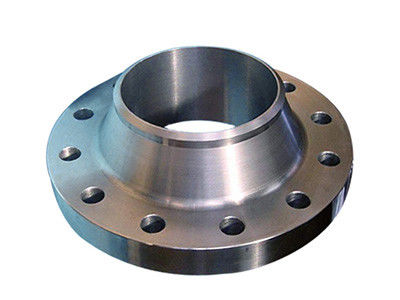

Mặt bích áp suất cao được sử dụng để kết nối các đường ống hoặc thiết bị có áp suất cao hơn 10MPa.Hiện tại, nó chủ yếu bao gồm mặt bích áp suất cao truyền thống và mặt bích tự siết áp suất cao.
Mặt bích áp suất cao là bộ phận sử dụng sự biến dạng dẻo của gioăng làm kín (gioăng hình elip, gioăng bát giác, gioăng thấu kính,…) để đạt được hiệu quả làm kín, và được kết nối với đầu ống để nối ống với đường ống.Có lỗ trên mặt bích và hai mặt bích được kết nối chặt chẽ bằng bu lông đinh tán.
Phụ kiện đường ống thép carbon ASTM A234 tee thép carbon bảng thông số kỹ thuật như sau:
| DN | PM1.6MPa (16bar) | PN2.5MPa (25bar) | ||||||||
| đường kính ngoài | Đường kính của vòng tròn tâm lỗ bu lông | Đường kính lỗ bu lông | Chủ đề bu lông | số lượng | đường kính ngoài | Đường kính của vòng tròn tâm lỗ bu lông | Đường kính lỗ bu lông | Chủ đề bu lông | số lượng | |
| 10 | 90 | 60 | 14 | M12 | 4 | 90 | 60 | 14 | M12 | 4 |
| 15 | 95 | 65 | 14 | M12 | 4 | 95 | 65 | 14 | M12 | 4 |
| 20 | 105 | 75 | 14 | M12 | 4 | 105 | 75 | 14 | M12 | 4 |
| 25 | 115 | 85 | 14 | M12 | 4 | 115 | 85 | 14 | M12 | 4 |
| 32 | 140 | 100 | 18 | M16 | 4 | 140 | 100 | 18 | M16 | 4 |
| 40 | 150 | 110 | 18 | M16 | 4 | 150 | 110 | 18 | M16 | 4 |
| 50 | 165 | 125 | 18 | M16 | 4 | 165 | 125 | 18 | M16 | 4 |
| 65 | 185 | 145 | 18 | M16 | 4 | 185 | 145 | 18 | M16 | số 8 |
| 80 | 200 | 160 | 18 | M16 | 4 | 200 | 160 | 18 | M16 | số 8 |
| 100 | 220 | 180 | 18 | M16 | 4 | 235 | 190 | 22 | M20 | số 8 |
| 125 | 250 | 210 | 18 | M16 | số 8 | 270 | 220 | 26 | M24 | số 8 |
| 150 | 285 | 240 | 22 | M20 | số 8 | 300 | 250 | 26 | M24 | số 8 |
| 200 | 340 | 295 | 22 | M20 | số 8 | 360 | 310 | 26 | M24 | 12 |
| 250 | 405 | 344 | 26 | M24 | 12 | 425 | 370 | 30 | M27 | 12 |
| 300 | 460 | 410 | 26 | M24 | 12 | 485 | 430 | 30 | M27 | 16 |
1. Nguyên tắc làm kín thuộc về biến dạng dẻo.
2. Kết nối bằng bu lông.
3. Bu lông phải chịu lực kéo, ứng suất chênh lệch nhiệt độ, mômen uốn, mômen xoắn và nhiều ứng suất bên ngoài khác.
4. Khối lượng rất lớn, trọng lượng nặng, việc lắp đặt và định vị rất khó khăn.
5. Hiệu suất làm kín không ổn định, đặc biệt trong điều kiện khắc nghiệt (nhiệt độ cao, áp suất cao và môi trường độc hại cao), rất dễ bị rò rỉ, dẫn đến hậu quả nghiêm trọng.
| Tiêu chuẩn | ANSI | Dòng A / B ANSI B16.5 ASME B16.47 |
| DIN | DIN | |
| EN | EN1092-l: 2002 | |
| Vật liệu | ANSI | CS A105 / SA 105NSS 304 / 304L, Thép hợp kim 316 / 316L: WHPY45/52/65/80 |
| DIN | CS RST37.2; S235JR SS 304 / 304L.316 / 316L | |
| EN | CS RST37.2; S235JR; C22.8SS 304 / 304L, 316 / 316L | |
| Sức ép | ANSI | Loại 150, 300, 600, 900, 1500 2500lbs |
| DIN | PN6, PN10, PN16>PN25, PN40>PN64, PN100 | |
| EN | PN6, PN10, PN16>PN25, PN40>PN64, PN100 | |
| Kích thước | ANSI | 1/2 "- 60" |
| DIN | DN15-DN2000 | |
| EN | DN15-DN2000 |
