Thông tin chi tiết sản phẩm:
|
Tên sản phẩm: | Khuỷu tay áp lực cao | Vật chất: | Thép không gỉ, thép carbon |
---|---|---|---|
Hình dạng: | Công bằng | Kết nối: | Hàn |
Kỹ thuật: | BƯỚM HÀN | Tiêu chuẩn: | DIN, ANSI, ASTM, JIS, GB |
Kích thước: | Kích thước tùy chỉnh | Ứng dụng: | Hóa chất, Xây dựng |
Đóng gói: | hộp gỗ, túi | Màu sắc: | Bạc |
Điểm nổi bật: | Phụ kiện hàn ổ cắm bằng thép không gỉ SS,Phụ kiện hàn ổ cắm bằng thép không gỉ DIN,khuỷu tay áp suất cao SS |

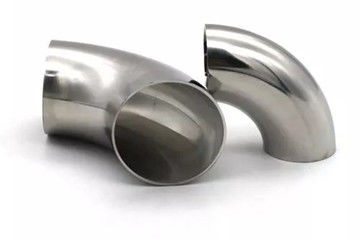

Cút cao áp là một loại phụ kiện đường ống được sử dụng tại các điểm rẽ của đường ống áp lực cao.Trong tất cả các phụ kiện đường ống được sử dụng trong hệ thống đường ống cao áp, tỷ lệ này là khoảng 80%.Độ dày thành của khuỷu tay chịu áp lực cao nói chung dày hơn so với khuỷu tay thông thường và độ bền chịu áp lực cao của vật liệu có thể cao hơn so với khuỷu tay thông thường.Các yêu cầu của cút cao áp trong lắp đặt đường ống cao áp khá khác so với trong lắp đặt đường ống trung áp và thấp áp, với yêu cầu cao hơn và các quy tắc khắt khe hơn.
Phụ kiện hàn ổ cắm SS khuỷu tay áp lực cao bảng thông số kỹ thuật như sau:
Kích thước đường ống danh nghĩa | Trung tâm đến Kết thúc | Trung tâm đến trung tâm | Kết thúc đến kết thúc | |||||
HF | P | K | ||||||
DN | NPS | LR | LR | SR | LR | SR | LR | SR |
15 | 1/2 | 16 | 38 | - | 76 | - | 48 | - |
20 | 3/4 | 19 | 38 | - | 76 | - | 51 | - |
25 | 1 | 22 | 38 | 25 | 76 | 51 | 56 | 41 |
32 | 1 1/4 | 25 | 48 | 32 | 95 | 64 | 70 | 52 |
40 | 1 1/2 | 29 | 57 | 38 | 114 | 76 | 83 | 62 |
50 | 2 | 35 | 76 | 51 | 152 | 102 | 106 | 81 |
65 | 2 1/2 | 44 | 96 | 64 | 190 | 127 | 132 | 100 |
80 | 3 | 51 | 114 | 76 | 229 | 152 | 159 | 121 |
90 | 3 1/2 | 57 | 123 | 89 | 267 | 178 | 1B4 | 140 |
100 | 4 | 64 | 152 | 102 | 305 | 203 | 210 | 159 |
125 | 5 | 79 | 190 | 127 | 381 | 254 | 262 | 19? |
150 | 6 | 96 | 229 | 152 | 457 | 305 | 313 | 237 |
200 | số 8 | 127 | 3C6 | 203 | 610 | 406 | 414 | 313 |
250 | 10 | 159 | 381 | 254 | 762 | 508 | 518 | 391 |
300 | 12 | 190 | 457 | 306 | 914 | 610 | 619 | 497 |
Sự chỉ rõ:
DN | Đường kính ngoài | Thứ nguyên từ giữa đến cuối | |
Một loạt | Dòng B | Bán kính dài | |
15 | 21.3 | 18 | 16 |
20 | 26,9 | 25 | 16 |
25 | 33,7 | 32 | 16 |
32 | 42.4 | 3S | 20 |
40 | 48.3 | 45 | 24 |
50 | 60.3 | 57 | 32 |
65 | 76,1 (73) | 76 | 40 |
80 | 88,9 | 89 | 47 |
100 | 114,3 | 108 | 63 |
125 | 139,7 | 133 | 79 |
150 | 1683 | 159 | 95 |
200 | 219,1 | 219 | 126 |
250 | 273 | 273 | 158 |
300 | 323,9 | 325 | 189 |
350 | 355,6 | 377 | 221 |
400 | 406.4 | 426 | 253 |
Tiêu chuẩn: DIN, ANSI, ASTM, JIS, GB
Kích thước: Kích thước tùy chỉnh
Ứng dụng: Hóa chất, Xây dựng
Đóng gói: hộp gỗ, túi
Khuỷu tay áp suất cao là một quá trình trong đó bộ đẩy khuỷu tay đặc biệt, trục gá và thiết bị gia nhiệt được lựa chọn trong quá trình tạo hình để làm cho trống trên khuôn di chuyển về phía trước dưới lực đẩy của bộ đẩy và được làm nóng, mở rộng và ngoằn ngoèo trong chuyển động.Đặc tính biến dạng của cút cao áp là xác nhận đường kính của ống trống theo quy luật thể tích vật liệu kim loại không thay đổi trước và sau khi biến dạng dẻo.Đường kính của ống trống được chọn nhỏ hơn đường kính của khuỷu tay.Quá trình biến dạng của phôi được điều khiển bởi trục gá để làm cho dòng kim loại nén chảy trong vòng cung bên trong và bù đắp cho các bộ phận khác bị mỏng đi do sự giãn nở đường kính, và sau đó thu được cút có độ dày thành đồng nhất.
a.Gói túi bong bóng nhựa b. Gói túi vải c. Túi nhỏ d.Tùy chỉnh.
Nhà máy sản xuất thép phẳng của chúng tôi có khả năng sản xuất cao, thời gian giao hàng là 30 ngày đối với số lượng ít, hoặc nếu bạn gấp, chúng tôi có thể sắp xếp và đáp ứng ngày vận chuyển của bạn.
