Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Mặt bích hàn | Tiêu chuẩn: | GB / ANSI / JIS / DIN |
|---|---|---|---|
| Vật chất: | Thép không gỉ | Kết nối: | Hàn |
| Kích thước: | Kích thước tùy chỉnh | Ứng dụng: | Công nghiệp |
| Điểm nổi bật: | Mặt bích hàn ổ cắm SS DIN,Mặt bích hàn ổ cắm chỉ M16,Mặt bích hàn ổ cắm RF |
||

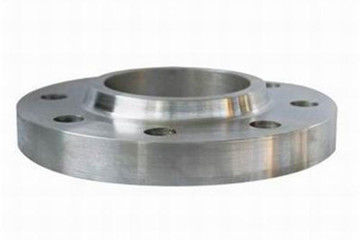

Mặt bích hàn ổ cắm là mặt bích được hàn với ống thép ở một đầu và bắt vít ở đầu kia.Việc sản xuất mặt bích hàn ổ cắm tương đối đơn giản, chủ yếu áp dụng cho hệ thống đường ống có môi trường ăn mòn;mặt bích có thể được làm bằng các vật liệu khác nhau để giảm chi phí mặt bích và cải thiện hiệu suất.
Bề mặt bịt kín của mặt bích hàn ổ cắm bao gồm mặt nhô lên (RF), mặt lồi lõm (MFM), bề mặt mộng và rãnh (TG) và bề mặt khớp vòng (RJ).Chế độ kết nối chủ yếu bao gồm đai ốc mặt bích, kết nối bu lông, v.v. Quá trình sản xuất bao gồm rèn tích hợp chuyên nghiệp, sản xuất rèn, v.v.
Các phương pháp gia công chính là tiện CNC độ chính xác cao, tiện tinh thông thường, hàn hồ quang argon và các gia công khác.Phạm vi ứng dụng bao gồm bình chịu áp lực lò hơi, dầu khí, công nghiệp hóa chất, đóng tàu, dược phẩm, luyện kim, máy móc, thực phẩm dập khuỷu và các ngành công nghiệp khác.
Tiêu chuẩn: GB / ANSI / JIS / DIN
Vật liệu: thép không gỉ
Kích thước: Kích thước tùy chỉnh
Kết nối mặt bích hàn ổ cắm là cố định hai đường ống, phụ kiện đường ống hoặc thiết bị tương ứng trên một tấm mặt bích, sau đó thêm miếng đệm mặt bích vào giữa hai tấm mặt bích và siết chặt hai tấm mặt bích bằng bu lông để chúng kết hợp chặt chẽ với nhau.
Loại kết nối này chủ yếu được sử dụng để kết nối ống gang, ống lót cao su, ống kim loại màu và van mặt bích.Kết nối giữa thiết bị xử lý và mặt bích cũng thông qua kết nối mặt bích.
Các tính năng chính của nó là dễ dàng tháo rời, độ bền cao và hiệu suất niêm phong tốt.Khi lắp đặt mặt bích, hai mặt bích phải được giữ song song và bề mặt bịt kín của mặt bích không được làm hỏng và làm sạch.Miếng đệm mặt bích phải được lựa chọn theo quy định của thiết kế.
Phụ kiện mặt bích bằng thép không gỉ Mặt bích hàn ổ cắm bảng thông số kỹ thuật như sau:
| Mặt bích hàn ổ cắm | |||||||||||||||||
| DN | Đường kính ngoài của ống thép | Kích thước kết nối | Độ dày mặt bích | Đường kính bên trong của mặt bích B1 |
Ổ cắm | Cổ bích | Chiều cao | Trọng lượng lý thuyết | |||||||||
| Đường kính ngoài mặt bích | Đường kính của vòng tròn tâm lỗ bu lông | Đường kính lỗ bu lông | Số lỗ bu lông | sợi chỉ | B2 | U | N | R | |||||||||
| A | B | A | B | A | B | ||||||||||||
| 10 | 17,2 | 14 | 100 | 70 | 14 | 4 | M12 | 20 | 11,5 | 9 | 18 | 15 | 9 | 34 | 3 | 26 | 1,14 |
| 15 | 21.3 | 18 | 105 | 75 | 14 | 4 | M12 | 20 | 16 | 12 | 22 | 19 | 10 | 38 | 3 | 26 | 1,26 |
| 20 | 26,9 | 25 | 130 | 90 | 18 | 4 | M16 | 20 | 21 | 19 | 27,5 | 26 | 11 | 48 | 4 | 29 | 1,93 |
| 25 | 33,7 | 32 | 140 | 100 | 18 | 4 | M16 | 24 | 26,5 | 26 | 34,5 | 33 | 13 | 52 | 4 | 32 | 2,43 |
| 32 | 42.4 | 38 | 155 | 110 | 22 | 4 | M20 | 24 | 35 | 30 | 43,5 | 39 | 14 | 64 | 5 | 32 | 3,17 |
| 40 | 48.3 | 45 | 170 | 125 | 22 | 4 | M20 | 26 | 41 | 37 | 49,5 | 46 | 16 | 74 | 5 | 34 | 3,88 |
| 50 | 60.3 | 57 | 180 | 135 | 22 | 4 | M20 | 26 | 52 | 49 | 61,5 | 59 | 17 | 86 | 5 | 38 | 4,61 |
a.Gói túi bong bóng nhựa b. Gói túi vải c. Túi nhỏ d.Tùy chỉnh.
Nhà máy thép phẳng của chúng tôi có khả năng sản xuất cao, thời gian giao hàng là 30 ngày đối với số lượng ít, hoặc nếu bạn gấp, chúng tôi có thể sắp xếp và đáp ứng ngày vận chuyển của bạn.
