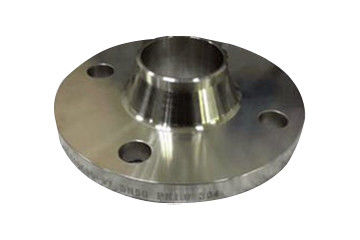

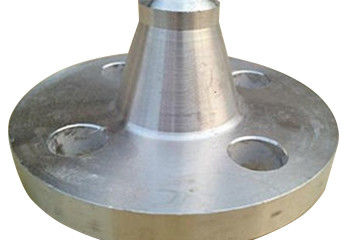

Nhiệt luyện Carbon Thép mặt phẳng hàn mặt cổ

Sự miêu tả

Mặt bích hàn với cổ là một loại ống nối, là một loại mặt bích có cổ và chuyển tiếp của ống tròn và kết nối hàn mông với ống.

Mặt bích hàn không dễ biến dạng, được hàn kín, sử dụng rộng rãi, với các yêu cầu cứng và đàn hồi tương ứng và chuyển tiếp hàn mỏng hợp lý.Khoảng cách giữa mối hàn và bề mặt khớp lớn, và bề mặt khớp không bị biến dạng nhiệt độ hàn.

Mặt bích hàn cổ thuộc về mặt bích tích hợp. Do cấu trúc chuyển tiếp và kết nối hàn mông của cổ côn, cường độ và độ cứng của mặt bích được tăng cường, và hiệu suất bịt kín tốt hơn so với mặt bích hàn phẳng.Nhược điểm là nó cần được sản xuất bằng cách rèn, tiêu thụ rất nhiều vật liệu và tốn rất nhiều chi phí sản xuất.

Đặc điểm

1. Nó phù hợp cho các yêu cầu áp suất cao, nhiệt độ cao hoặc niêm phong cao.

2. Mặt bích hàn thường được làm bằng quá trình rèn hoặc rèn.

3. Khi thép tấm hoặc thép tiết diện được sử dụng để sản xuất, phải đáp ứng các yêu cầu sau:

(1) mặt bích hàn phải được phát hiện lỗ hổng siêu âm mà không có khuyết tật cán;

(2) nó sẽ được cắt thành các dải dọc theo hướng cán của thép, uốn cong và hàn vào một vòng, và bề mặt của thép sẽ tạo thành một bề mặt hình trụ của vòng.Các tấm thép không được gia công trực tiếp vào mặt bích hàn cổ;

(3) mối hàn mông của vòng phải là mối hàn xuyên thấu hoàn toàn;

(4) mối hàn mông của vòng phải được xử lý nhiệt sau hàn và phải chịu 100% tia hoặc phát hiện lỗ hổng siêu âm, và phát hiện tia phải đáp ứng các tiêu chuẩn, và phát hiện siêu âm phải đáp ứng các yêu cầu quốc gia.

Ứng dụng

1, Mặt bích hàn không dễ biến dạng, được niêm phong tốt và được sử dụng rộng rãi.

2, Nó có các yêu cầu cứng và đàn hồi tương ứng và chuyển tiếp hàn mỏng hợp lý.

3, Khoảng cách giữa mối nối hàn và bề mặt khớp lớn, và bề mặt khớp không bị biến dạng nhiệt độ hàn.

4, Nó sử dụng cấu trúc hình sừng tương đối phức tạp, phù hợp với đường ống có áp suất lớn hoặc dao động nhiệt độ hoặc đường ống có nhiệt độ cao, áp suất cao và nhiệt độ thấp.

5, Nó thường được sử dụng cho các đường ống có PN lớn hơn 2,5MPa Đường ống và kết nối van;cũng được sử dụng để vận chuyển đường ống phương tiện đắt tiền, dễ cháy và nổ.

Bảng dữ liệu kỹ thuật

Xử lý nhiệt Thép Carbon Mặt phẳng Mặt hàn Bảng dữ liệu Mặt bích

Sự khác nhau giữa mặt bích hàn mông và mặt bích hàn phẳng

1. Các hình thức hàn khác nhau: mối hàn phẳng không thể được phóng xạ, trong khi mối hàn có thể.

2. Hình thức đường hàn giữa ống với mặt bích hàn cổ và mặt bích là mối hàn góc, trong khi dạng đường hàn giữa mặt bích với hàn phẳng cổ và ống là mối hàn tròn.

3. Hình thức hàn phẳng là hai mối hàn góc, và hình thức hàn mông là một mối hàn có chu vi vòng mông.

4. Vật liệu khác nhau: vật liệu mặt bích hàn có cổ được gia công từ tấm thép thông thường có độ dày đáp ứng yêu cầu, trong khi vật liệu mặt bích hàn có cổ hầu hết được gia công từ các chi tiết thép rèn.

Sự chỉ rõ

1. Áp suất danh nghĩa là khác nhau: áp suất danh nghĩa của mặt bích hàn phẳng với cổ là 0,6-4,0mpa, trong khi áp suất danh nghĩa của mặt bích hàn phẳng với cổ là 1-25mpa.

2. Rõ ràng, mức áp suất áp dụng của mặt bích hàn phẳng với cổ thấp hơn.

3. Các phương pháp kết nối khác nhau: sự khác biệt lớn nhất giữa mặt bích hàn cổ và mặt bích hàn cổ trong cấu trúc nằm ở phương pháp kết nối giữa vòi phun và mặt bích.

4. Thông thường, mặt bích hàn cổ là kết nối fillet giữa vòi và mặt bích, trong khi mặt bích hàn cổ là khớp nối giữa mặt bích và vòi phun.

Gói

a.Gói túi bong bóng nhựa b. Gói túi đựng c.Pallet d.Tùy chỉnh

Thời gian giao hàng

Nhà máy sản xuất mặt bích cổ bằng thép mặt phẳng xử lý nhiệt của chúng tôi có khả năng sản xuất cao, thời gian giao hàng là 45 ngày với số lượng nhỏ hoặc nếu bạn vội vàng vì điều đó, chúng tôi có thể sắp xếp và đáp ứng ngày giao hàng của bạn.
