Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm:: | Thép không gỉ hàn chéo | Tiêu chuẩn:: | GB / ANSI / JIS / DIN |
|---|---|---|---|
| Kích thước sản phẩm:: | DN15-DN1200 | Áp lực sản phẩm:: | Sch10S 、 Sch40 、 STD 、 Sch80 、 XS Sch120 |
| Vật chất: | SS304 SS316L | Ứng dụng: | Dầu, Dầu, Hóa chất |
| Điểm nổi bật: | Phụ kiện hàn SS SS socket,ống thép ss316L |
||
Chữ thập là một ống nối và đầu nối ống.Nó được sử dụng tại đường ống nhánh của đường ống chính.Ống bốn chiều có thể được chia thành đường kính bằng nhau và đường kính giảm.Các đầu vòi của ống bốn chiều có đường kính bằng nhau có cùng kích thước.Kích thước vòi chính của ống bốn chiều giảm là như nhau, và kích thước vòi của ống nhánh nhỏ hơn ống chính.Sự phồng thủy lực của ống bốn chiều là một loại quá trình hình thành mở rộng ống nhánh bằng cách bù trục của vật liệu kim loại.
Một máy ép thủy lực đặc biệt được sử dụng để bơm chất lỏng vào ống trống và đùn ống trống.Sau khi ống trống được ép đùn, âm lượng trở nên nhỏ hơn và áp suất tăng.Các vật liệu kim loại chảy dọc theo khoang bên trong của khuôn và mở rộng ống nhánh và các hình thức.
Sự hình thành nóng của bốn chiều là làm phẳng ống trống với kích thước đường kính bốn chiều, và mở một lỗ trên ống nhánh.Sau khi gia nhiệt, ống trống được đưa vào khuôn định hình và khuôn dập để vẽ ống nhánh được lắp vào ống trống.
1. Dưới tác dụng của áp lực, ống trống được nén triệt để và trong quá trình nén xuyên tâm, kim loại chảy theo hướng ống nhánh và tạo thành ống nhánh dưới sự kéo dài của khuôn.
2. Chéo hàn có ưu điểm về độ chính xác đường ống thấp, kết nối chắc chắn, chịu áp lực mạnh, niêm phong tốt, lắp đặt và bảo trì thuận tiện, công việc an toàn và đáng tin cậy, v.v.
3. Tuy nhiên, tường bên trong thường bị ăn mòn, do đó cần được kiểm tra và xử lý tốt để đảm bảo rằng mối hàn của ổ cắm có đặc tính và giá trị ứng dụng tốt.
4. Chữ thập bằng thép không gỉ là một ống nối được làm bằng thép bằng cách ép nóng hoặc rèn.Hình thức kết nối của nó là trực tiếp hàn mông chéo với ống thép.
5. Các tiêu chuẩn sản xuất chính của mông hàn chéo thường là GB / t12459, GB / T13401, ASME b16.9, sh3408, sh3409, Hg / t21635, Hg / t21631, SY / t0510.
6. Khi trích dẫn giá của chữ thập bằng thép không gỉ, cần phải thông báo chính xác áp suất đường ống được sử dụng, hoặc thông báo trực tiếp độ dày thành khuỷu tay, để báo giá chính xác.
7. Biểu thức thông thường của độ dày thành khuỷu tay bao gồm các loại áp suất khác nhau như sch10s và sch20s, đại diện cho độ dày khác nhau.Tham khảo bảng độ dày tường áp lực.
1. Tiêu chuẩn: DIN, SMS, ISO, IDF, 3a, RJT, DS, BS, BPE.
2. Nó phù hợp cho dầu khí, hóa chất, năng lượng điện, luyện kim, tàu, máy móc và các ngành công nghiệp khác.
3. Nó được sử dụng rộng rãi trong công nghiệp hóa chất, dầu khí, năng lượng điện, dược phẩm, bia, thực phẩm, đồ uống sữa, mỹ phẩm và các đường ống hỗ trợ kỹ thuật khác nhau trên toàn thế giới.
4. Xử lý bề mặt: phun cát, lăn, tẩy và đánh bóng.
5. Nó được làm bằng thép không gỉ 304 304L 316 316L.
6. Thông số kỹ thuật chính: dn15-600 (liền mạch), dn15-1200 (đường may).
7. Các tính năng chính: kháng chênh lệch nhiệt độ lớn;áp suất bình thường 16MPa;chống ăn mòn mạnh;độ chính xác;độ dày của tường.
8. Độ dày tường: 1,2mm-6 mm r = 1,5D.
9. Quản lý chất lượng: ISO 9001: 2000 chứng nhận hệ thống quản lý chất lượng.

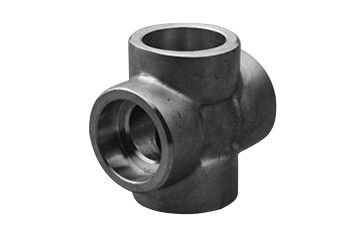

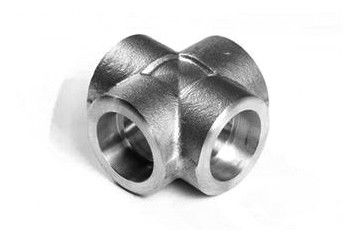

4 đường ống thép chéo 316L Ổ cắm hàn SS Bảng dữ liệu phụ kiện
| Đường kính danh nghĩa | Đường kính ngoài | Trung tâm kết thúc | |||||
| D1 | Đ2 | ||||||
| ĐN | NPS | Dòng A | Dòng B | Dòng A | Dòng B | C | M |
| 15x15x15 | 1 / 2x1 / 2x1 / 2 | 21.3 | 18 | 21.3 | 18 | 25 | 25 |
| 15x15x10 | 1 / 2x1 / 2x3 / 8 | 21.3 | 18 | 17.3 | 14 | 25 | 25 |
| 15x15x8 | 1 / 2x1 / 2x1 / 4 | 21.3 | 18 | 13,7 | 10 | 25 | 25 |
| 20x20x20 | 3/4 x 3/4 x 3/4 | 26,9 | 25 | 26,9 | 25 | 29 | 29 |
| 20x20x15 | 3/4 x 3/4 x 1/2 | 26,9 | 25 | 21.3 | 18 | 29 | 29 |
| 20x20x10 | 3/4 x 3/4 x 3/8 | 26,9 | 25 | 17.3 | 14 | 29 | 29 |
| 25x25x25 | 1x1x1 | 33,7 | 32 | 33,7 | 32 | 38 | 38 |
| 25x25x20 | 1x 1x3/4 | 33,7 | 32 | 26,9 | 25 | 38 | 38 |
| 25x25x15 | 1x1x1 / 2 | 33,7 | 32 | 21.3 | 18 | 38 | 38 |
| 32x32x32 | 1.1 / 4x1.1 / 4x1.1 / 4 | 42,4 | 38 | 42,4 | 38 | 48 | 48 |
| 32x32x25 | 1.1 / 4x1.1 / 4x1 | 42,4 | 38 | 33,7 | 32 | 48 | 48 |
| 32x32x20 | 1.1 / 4x1.1 / 4x3 / 4 | 42,4 | 38 | 26,9 | 25 | 48 | 48 |
| 32x32x15 | 1.1 / 4x1.1 / 4x1 / 2 | 42,4 | 38 | 21.3 | 18 | 48 | 48 |
| 40x40x40 | 1.1 / 2x1.1 / 2x1.1 / 2 | 48.3 | 45 | 48.3 | 45 | 57 | 57 |
| 40x40x32 | 1.1 / 2x1.1 / 2x1.1 / 4 | 48.3 | 45 | 42,4 | 38 | 57 | 57 |
| 40x40x25 | 1.1 / 2x1.1 / 2x1 | 48.3 | 45 | 33,7 | 32 | 57 | 57 |
| 40x40x20 | 1.1 / 2x1.1 / 2x3 / 4 | 48.3 | 45 | 26,9 | 25 | 57 | 57 |
| 40x40x15 | 1.1 / 2x1.1 / 2x1 / 2 | 48.3 | 45 | 21.3 | 18 | 57 | 57 |
| 50x50x50 | 2x2x2 | 60.3 | 57 | 60.3 | 57 | 64 | 64 |
| 50x50x40 | 2x2x1.1 / 2 | 60.3 | 57 | 48.3 | 45 | 64 | 60 |
| 50x50x32 | 2x2x1.1 / 4 | 60.3 | 57 | 42,4 | 38 | 64 | 57 |
| 50x50x25 | 2x2x1 | 60.3 | 57 | 33,7 | 32 | 64 | 51 |
| 50x50x20 | 2x2x3 / 4 | 60.3 | 57 | 26,9 | 25 | 64 | 44 |
a.Gói túi bong bóng nhựa b. Gói túi đựng c.Pallet d.Tùy chỉnh
Nhà máy sản xuất phụ kiện ống hàn SS 4 ống thép chéo SS của chúng tôi có khả năng sản xuất cao, thời gian giao hàng là 45 ngày với số lượng nhỏ hoặc nếu bạn vội vàng vì điều đó, chúng tôi có thể sắp xếp và đáp ứng ngày giao hàng của bạn.
