Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm:: | Carbon thép hàn hàn olet | Kích thước:: | Kích thước đầy đủ |
|---|---|---|---|
| Tiêu chuẩn:: | GB / ANSI / JIS / DIN | Tiêu chuẩn điều hành: | MSS SP-97 、 GB19326 Q / FG13 |
| Kiểu:: | Loại tiêu chuẩn, loại ống ngắn, loại miter | Hiệu ứng:: | Thay thế giảm Tee |
| Điểm nổi bật: | Phụ kiện ống hàn,ống hàn |
||

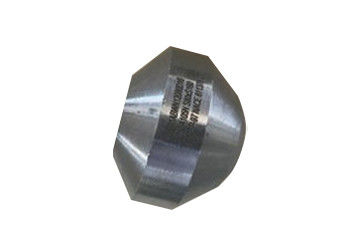

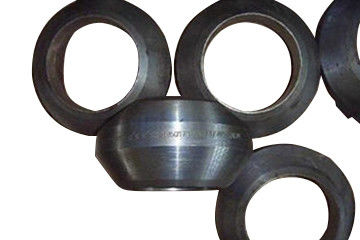

Carbon Weldolet còn được gọi là ghế ống nhánh, yên và khớp nối ống loại yên.Nó chủ yếu được sử dụng để gia cố các phụ kiện đường ống của kết nối nhánh thay vì các loại kết nối nhánh như giảm tee, tấm gia cố và phần ống gia cố. Carbon Weldolet có những ưu điểm nổi bật về an toàn, độ tin cậy, giảm chi phí, xây dựng đơn giản, cải thiện kênh lưu lượng trung bình, tiêu chuẩn hóa hàng loạt, và thiết kế và lựa chọn thuận tiện.
Đặc biệt là trong các đường ống áp lực cao, nhiệt độ cao, đường kính lớn và tường dày, ngày càng được sử dụng để thay thế cho phương pháp kết nối đường ống nhánh truyền thống.Thân chính của Weldolet được làm bằng vật liệu rèn chất lượng cao với cùng chất liệu với ống, bao gồm thép carbon, thép hợp kim, thép không gỉ, v.v. Weldolet và ống chính được hàn, và có ba loại kết nối với Olet hoặc các ống khác (chẳng hạn như ống ngắn, phích cắm, v.v.), dụng cụ và van: kết nối hàn mông, kết nối hàn ổ cắm và kết nối ren.
Hàn mông Weldolet là một ống nhánh được sử dụng rộng rãi ở nước ngoài trong những năm gần đây.Nó cung cấp một nhánh từ ống có đường kính lớn đến ống có đường kính nhỏ. Ống được hàn trên nhánh được gọi là ống chính, và ống được hàn trên nhánh được gọi là ống nhánh.Các kết nối chi nhánh có kích thước đầy đủ, loại, lỗ khoan và đánh giá áp lực.Vật liệu có thể là thép không gỉ, hợp kim molypden hoặc vật liệu hợp kim khác.Nguyên lý làm việc của ống nhánh thép hàn mông carbon: mối nối được cắt trực tiếp vào ống và bịt kín bằng cách khóa phía đối diện bằng ren vít.Nó không cần phải được hàn khi nó được kết nối với ống thép, có lợi cho phòng chống cháy nổ, phòng chống cháy nổ và hoạt động ở độ cao lớn.Và có thể loại bỏ các sơ suất do hàn bất cẩn.
Tiêu chuẩn: MSS sp-97, GB / t19326
Vật liệu: thép carbon
Phạm vi kích thước: DN 8-900
Phạm vi áp suất: 3000 × 6000 × 3
Độ dày: STD, XS, SCH160
Xử lý bề mặt: chống dầu;chống sơn
| Kích thước carbon mông hàn | ||||||||||||
| Đường kính danh nghĩa của đường ống chính | Đường kính danh nghĩa của ống nhánh | Áp lực cấp | ||||||||||
| L | Dl / niin | E | ||||||||||
| ĐN | NPS | ĐN | NPS | STD | XS | SCH160 | STD | XS | SCH160 | STD | XS | SCH160 |
| 8 ~ 900 | 1/4 ~ 36 | 6 | 1/8 | 16 | 16 | - | 24 | 24 | - | 15.9 | - | - |
| 10 ~ 900 | 3/8 ~ 36 | số 8 | 1/4 | 16 | 16 | - | 26 | 26 | - | 15.9 | - | - |
| 15 ~ 900 | 1/2 ~ 36 | 10 | 3/8 | 19 | 19 | - | 30 | 30 | - | 19.1 | - | - |
| 20 ~ 900 | 3/4 ~ 36 | 15 | 1/2 | 19 | 19 | 28 | 36 | 36 | 36 | 23.8 | 23.8 | 14.3 |
| 25 ~ 900 | 1 ~ 36 | 20 | 3/4 | 22 | 22 | 32 | 43 | 43 | 46 | 30.2 | 30.2 | 19.1 |
| 32 ~ 900 | 5/4 ~ 36 | 25 | 1 | 27 | 27 | 38 | 55 | 55 | 51 | 36,5 | 36,5 | 25,4 |
| 40 ~ 900 | 3/2 ~ 36 | 32 | 1. 1/4 | 32 | 32 | 44 | 66 | 66 | 63 | 44,5 | 44,5 | 33.3 |
| 50 ~ 900 | 2 ~ 36 | 40 | 1. 1/2 | 33 | 33 | 51 | 74 | 74 | 71 | 50,8 | 50,8 | 38,1 |
| 65 ~ 900 | 5/2 ~ 36 | 50 | 2 | 38 | 38 | 55 | 90 | 90 | 82 | 65,1 | 65,1 | 42,9 |
| 80 ^ 900 | 3 ~ 36 | 65 | 2. 1/2 | 41 | 41 | 62 | 104 | 104 | 98 | 76,2 | 76,2 | 54 |
| 90 ~ 900 | 7/2 ~ 36 | 80 | 3 | 44 | 44 | 73 | 124 | 124 | 122 | 93,7 | 93,7 | 77 |
| 100 ~ 900 | 4 ~ 36 | 90 | 3. 1/2 | 48 | 48 | - | 138 | 138 | - | 101,6 | 101,6 | - |
| 125 ~ 900 | 5 ~ 36 | 100 | 4 | 51 | 51 | 84 | 154 | 154 | 154 | 120,7 | 120,7 | 98,4 |
| 150 ~ 900 | 6 ~ 36 | 125 | 5 | 57 | 57 | 94 | 187 | 187 | 188 | 141.3 | 141.3 | 122,2 |
| 200 ~ 900 | 8 ~ 36 | 150 | 6 | 60 | 78 | 105 | 213 | 227 | 222 | 169,9 | 169,9 | 146,1 |
| 250 ~ 900 | 10 ~ 36 | 200 | số 8 | 70 | 99 | - | 265 | 292 | - | 220,7 | 220,7 | - |
| 300 ~ 900 | 12 ~ 36 | 250 | 10 | 78 | 94 | - | 323 | 325 | - | 274,6 | 265.1 | - |
| 350 ~ 900 | 14 ~ 36 | 300 | 12 | 86 | 103 | - | 379 | 381 | - | 325,4 | 317,5 | - |
| 400 ~ 900 | 16 ~ 36 | 350 | 14 | 89 | 100 | - | 411 | 420 | - | 357,2 | 350,9 | - |
| 450 ~ 900 | 18 ~ 36 | 400 | 16 | 94 | 106 | - | 465 | 468 | - | 408 | 403.2 | - |
| 500 ~ 900 | 20 ~ 36 | 450 | 18 | 97 | 111 | - | 522 | 525 | - | 458,8 | 455,6 | - |
| 550 ~ 900 | 22 ~ 36 | 500 | 20 | 102 | 119 | - | 573 | 584 | - | 508,8 | 509,6 | - |
| 650 ~ 900 | 26 ~ 36 | 600 | 24 | 116 | 140 | - | 690 | 708 | - | 614.4 | 614.4 | - |
1, Đào tạo và giải thích sẽ được tiến hành trước khi thi công để làm cho nhân viên lắp đặt ống nhánh hàn hoàn toàn hiểu được các yêu cầu lắp đặt.
2, Và nhân viên chuyên nghiệp sẽ được bố trí để giải thích các điểm kỹ thuật và các yêu cầu liên quan của việc lắp đặt ống nhánh hàn bằng hiện vật tại chỗ.
3, Nếu mối hàn kết hợp được sử dụng theo tiêu chuẩn bình chịu áp lực, tức là mối hàn thuộc loại xuyên thấu, việc đánh giá có thể được hỗ trợ bằng đánh giá hàn mông, và nên sử dụng nắp lưng GTAW và rãnh điền SMAW khi hàn.3-4mm được dành riêng cho khoảng cách.
4, Xử lý nhiệt nên dựa trên vật liệu.Đối với thép chịu nhiệt như thép crôm molypden, cần phải gia nhiệt trước khi hàn và sau đó tiến hành xử lý nhiệt giảm căng thẳng sau khi hàn.
5, Nếu mối hàn thép carbon không tập trung lắm, nó cũng không thể được thực hiện.Nếu tiêu chuẩn nồi hơi cũng là một mối hàn kết hợp, mẫu thử mẫu và mẫu thử mông là cần thiết để hỗ trợ mối hàn.
6, Kiểm tra mối hàn có thể được hoàn thành bởi UT và Pt.Phương pháp hàn giống như trên.
1, Olet chủ yếu được sử dụng trong những trường hợp cần kết nối hàn mông.
2, Ống nhánh thường được sử dụng cho hơn 2 "ống nhánh, tương đương với cốt thép tổng thể của ống chính.
3, Thay vì các loại kết nối nhánh truyền thống như giảm tee, gia cố tấm và tăng cường phần ống.
4, Có vài ứng dụng trong thiết kế bố trí, nhưng có thư viện Olet trong thư viện phụ kiện PDMS.
a.Gói túi bong bóng nhựa b. Gói túi đựng c.Pallet d.Tùy chỉnh
Nhà máy của chúng tôi có khả năng sản xuất cao, thời gian giao hàng là 45 ngày với số lượng nhỏ hoặc nếu bạn vội vàng vì điều đó, chúng tôi có thể sắp xếp và đáp ứng ngày giao hàng của bạn.
Người liên hệ: Rachel Zhang
Tel: 13679287344
