Thông tin chi tiết sản phẩm:
|
Tên sản phẩm:: | Thép chéo mông hàn | Kích thước:: | Kích thước đầy đủ |
---|---|---|---|
Tiêu chuẩn:: | GB / ANSI / JIS / DIN | Chế độ kết nối:: | Hàn |
Đặc trưng: | Chống mài mòn | Sử dụng: | Dầu khí công nghiệp nước |
Điểm nổi bật: | Chữ thập thép hàn mông,chữ thập thép ANSI |

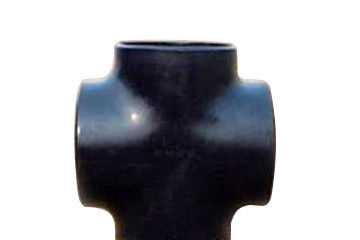

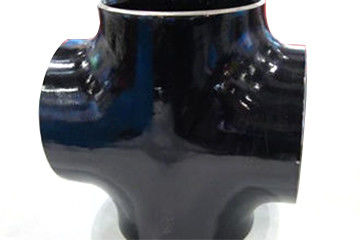

Chữ thập thép carbon là một kết nối đường ống, được sử dụng tại ống nhánh của ống chính. Tee chéo thép carbon có thể được chia thành đường kính bằng nhau và đường kính giảm, và đầu vòi của tee chéo đường kính bằng nhau có cùng kích thước.Kích thước vòi ống chính của việc giảm tee chéo là như nhau, và kích thước vòi phun của ống nhánh nhỏ hơn so với ống chính. Chữ thập bằng thép carbon thường chứa một lượng nhỏ silicon, mangan, lưu huỳnh, phốt pho và các nguyên tố khác ngoài carbon. Thép carbon có thể được chia thành thép kết cấu carbon, thép công cụ carbon và thép kết cấu cắt tự do theo cách sử dụng. Chữ thập làm bằng vật liệu khác nhau sẽ có đặc điểm cấu trúc khác nhau.Hiện nay, có hai loại quy trình thường được sử dụng trong sản xuất thép carbon chéo bằng ống liền mạch, đó là phồng thủy lực và ép nóng.
Sự phồng thủy lực của chữ thập thép carbon là một quá trình hình thành mở rộng ống nhánh bằng cách bù trục của vật liệu kim loại.Quá trình này là sử dụng một máy ép thủy lực đặc biệt để bơm chất lỏng vào chỗ trống ống có cùng đường kính với tee chữ thập, và đùn ống trống qua hai xi lanh ngang của máy ép thủy lực một cách đồng bộ. Chất lỏng trong phôi ống tăng lên khi thể tích của ống trống trở nên nhỏ hơn và vật liệu kim loại chảy dọc theo khoang bên trong của khuôn dưới tác động kép của áp suất chất lỏng trong xi lanh bên và ống trống và mở rộng ống nhánh . Quá trình hydroforming của chữ thập thép carbon có thể được hình thành trong một thời gian với hiệu quả sản xuất cao. Do trọng tải lớn của thiết bị cần thiết cho quá trình phồng thủy lực của chữ thập, nó chủ yếu được sử dụng để sản xuất các chữ thập có độ dày thành tiêu chuẩn nhỏ hơn dn400.Sự hình thành nóng của tee chữ thập là làm phẳng ống trống lớn hơn đường kính của chữ thập với kích thước đường kính của chữ thập, và mở một lỗ ở vị trí của ống nhánh kéo dài.
Vật liệu: thép carbon
Phạm vi kích thước: DN 15x15x15-50x50x50
Phạm vi áp suất: 3000 × 6000 × 3
Xử lý bề mặt: chống dầu;chống sơn
Đường kính danh nghĩa | Đường kính ngoài | Trung tâm kết thúc | |||||
D1 | Đ2 | ||||||
ĐN | NPS | Dòng A | Dòng B | Dòng A | Dòng B | C | M |
15x15x15 | 1 / 2x1 / 2x1 / 2 | 21.3 | 18 | 21.3 | 18 | 25 | 25 |
15x15x10 | 1 / 2x1 / 2x3 / 8 | 21.3 | 18 | 17.3 | 14 | 25 | 25 |
15x15x8 | 1 / 2x1 / 2x1 / 4 | 21.3 | 18 | 13,7 | 10 | 25 | 25 |
20x20x20 | 3/4 x 3/4 x 3/4 | 26,9 | 25 | 26,9 | 25 | 29 | 29 |
20x20x15 | 3/4 x 3/4 x 1/2 | 26,9 | 25 | 21.3 | 18 | 29 | 29 |
20x20x10 | 3/4 x 3/4 x 3/8 | 26,9 | 25 | 17.3 | 14 | 29 | 29 |
25x25x25 | 1x1x1 | 33,7 | 32 | 33,7 | 32 | 38 | 38 |
25x25x20 | 1x 1x3/4 | 33,7 | 32 | 26,9 | 25 | 38 | 38 |
25x25x15 | 1x1x1 / 2 | 33,7 | 32 | 21.3 | 18 | 38 | 38 |
32x32x32 | 1.1 / 4x1.1 / 4x1.1 / 4 | 42,4 | 38 | 42,4 | 38 | 48 | 48 |
32x32x25 | 1.1 / 4x1.1 / 4x1 | 42,4 | 38 | 33,7 | 32 | 48 | 48 |
32x32x20 | 1.1 / 4x1.1 / 4x3 / 4 | 42,4 | 38 | 26,9 | 25 | 48 | 48 |
32x32x15 | 1.1 / 4x1.1 / 4x1 / 2 | 42,4 | 38 | 21.3 | 18 | 48 | 48 |
40x40x40 | 1.1 / 2x1.1 / 2x1.1 / 2 | 48.3 | 45 | 48.3 | 45 | 57 | 57 |
40x40x32 | 1.1 / 2x1.1 / 2x1.1 / 4 | 48.3 | 45 | 42,4 | 38 | 57 | 57 |
40x40x25 | 1.1 / 2x1.1 / 2x1 | 48.3 | 45 | 33,7 | 32 | 57 | 57 |
40x40x20 | 1.1 / 2x1.1 / 2x3 / 4 | 48.3 | 45 | 26,9 | 25 | 57 | 57 |
40x40x15 | 1.1 / 2x1.1 / 2x1 / 2 | 48.3 | 45 | 21.3 | 18 | 57 | 57 |
50x50x50 | 2x2x2 | 60.3 | 57 | 60.3 | 57 | 64 | 64 |
50x50x40 | 2x2x1.1 / 2 | 60.3 | 57 | 48.3 | 45 | 64 | 60 |
50x50x32 | 2x2x1.1 / 4 | 60.3 | 57 | 42,4 | 38 | 64 | 57 |
50x50x25 | 2x2x1 | 60.3 | 57 | 33,7 | 32 | 64 | 51 |
50x50x20 | 2x2x3 / 4 | 60.3 | 57 | 26,9 | 25 | 64 | 44 |
Chữ thập thép carbon được sử dụng rộng rãi, có thể đáp ứng các nhu cầu của PetroChina, Sinopec, CNOOC, vận chuyển, điện, nhiệt, luyện kim, thép, hàng không vũ trụ, khí tự nhiên, dược phẩm, dược phẩm, rượu, nước giải khát, bảo tồn nước, kỹ thuật hóa học và khác dự án.
a.Gói túi bong bóng nhựa b. Gói túi đựng c.Pallet d.Tùy chỉnh
Nhà máy của chúng tôi có khả năng sản xuất cao, thời gian giao hàng là 45 ngày với số lượng nhỏ hoặc nếu bạn vội vàng vì điều đó, chúng tôi có thể sắp xếp và đáp ứng ngày giao hàng của bạn.
