Thông tin chi tiết sản phẩm:
|

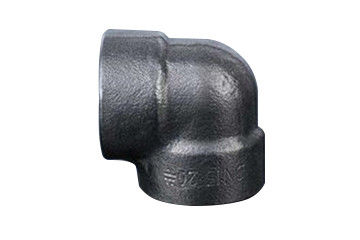

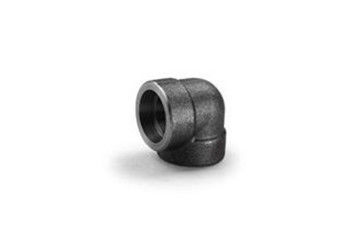

Tên sản phẩm:: | Khuỷu tay hàn thép carbon | Công nghệ:: | Đúc ép nóng |
---|---|---|---|
Chế độ kết nối:: | hàn ổ cắm | Xử lý bề mặt: | Sơn chống ăn mòn |
Hình dạng: | Công bằng | Ứng dụng: | Kết nối đường ống |
Điểm nổi bật: | uốn cong ổ cắm 90 khuỷu tay,uốn cong cs |
Khuỷu tay là một ống kết nối phổ biến trong việc cài đặt hệ thống sưởi ấm nước.Nó được sử dụng cho các kết nối tại uốn cong của đường ống và để thay đổi hướng của đường ống.Nó được sử dụng để kết nối hai đường ống với đường kính danh nghĩa giống nhau hoặc khác nhau, để các đường ống có thể thực hiện lần lượt 90 °, 45 °, 180 ° và các mức độ khác nhau.Nó được chia thành uốn cong góc phải, dập khuỷu tay, nhấn khuỷu tay, cơ khuỷu tay, khuỷu tay hàn, vv Bán kính uốn nhỏ hơn hoặc bằng 1,5 lần đường kính ống là khuỷu tay và lớn hơn 1,5 lần đường kính ống là khuỷu tay. Nói chung, khuỷu tay 90 độ chủ yếu được sử dụng để kết nối đường ống.Làm cho hai đường ống có cùng đường kính của đường ống thực hiện quay 90 độ.
Tiêu chuẩn: ANSI / ASME B16.11
Chất liệu: thép carbon Q235A
Phạm vi kích thước: DN6-DN150
Phạm vi áp suất: 3000 lb, 6000 lb, 9000 lb
Xử lý bề mặt: chống dầu;chống sơn
Khuỷu tay 90 độ là một thuật ngữ chung cho nhiều loại khuỷu tay.Chất liệu của nó rất nhiều.Phổ biến là thép carbon, thép mangan và thép niken.Khuỷu tay 90 độ được sử dụng rộng rãi.Khuỷu tay 90 độ bằng đồng phổ biến chủ yếu từ ống nước chung, nhưng sau đó rất nhiều ống nước vòi dần dần đổi thành khuỷu tay bằng thép không gỉ.Khuỷu tay làm bằng thép mangan có thể chịu nhiều áp lực và khả năng chịu lực hơn.Nó có khả năng chống ăn mòn mạnh và thường được sử dụng giữa các đường ống để vận chuyển.Khuỷu tay ổ cắm là một loại ống nối khuỷu tay cao áp kết nối, được hình thành chủ yếu bằng cách rèn phôi thép tròn hoặc phôi sau đó xử lý bằng máy tiện.Nó là một loại phụ kiện đường ống ổ cắm giả mạo.Các tiêu chuẩn phổ biến bao gồm GB / t14383-93, GB / t14383-2008, Tiêu chuẩn Mỹ ASME B16.11, tiêu chuẩn hóa dầu sh3410, Bộ hóa chất tiêu chuẩn Hg / t21634, v.v.
ĐN | Đường kính ngoài | Khuỷu tay 90 độ | ||
Một loạt | Dòng B | Bán kính dài | Bán kính ngắn | |
15 | 213 | 18 | 38 | - |
20 | 26,9 | 25 | 38 | - |
25 | 33,7 | 32 | 38 | 25 |
32 | 42,4 | 38 | 48 | 32 |
40 | 483 | 45 | 57 | 38 |
50 | 603 | 57 | 76 | 51 |
65 | 76.1 (73) | 76 | 95 | 64 |
80 | 88,9 | 89 | 114 | 76 |
100 | 1143 | 108 | 152 | 2 |
125 | 139,7 | 133 | 190 | 127 |
150 | 1683 | 159 | 229 | 152 |
200 | 219.1 | 219 | 304 | 203 |
250 | 273 | 273 | 381 | 254 |
300 | 323,9 | 325 | 457 | 304 |
350 | 355,6 | 377 | 533 | 353 |
400 | 406,4 | 426 | 610 | 406 |
450 | 457 | 478 | 686 | 457 |
500 | 508 | 529 | 762 | 508 |
550 | 559 | - | 838 | 559 |
600 | 610 | 630 | 914 | 610 |
650 | 660 | - | 991 | 660 |
700 | 711 | 720 | 1067 | 711 |
Đặc tả thứ tự thường được sử dụng là dn15-dn50.Nếu có ngoài phạm vi của đặc điểm kỹ thuật, bạn có thể trao đổi với khách hàng về thiết kế và xử lý bản vẽ.Sự khác biệt giữa khuỷu tay 45 độ và khuỷu tay 90 độ là khuỷu tay 90 độ tạo thành một góc vuông, trong khi khuỷu tay 45 độ là một góc tù.Trong ứng dụng, hai khuỷu tay 45 độ không thể được hàn thành khuỷu tay 90 độ để sử dụng, bởi vì khuỷu tay là khu vực tập trung ứng suất trên đường ống, và hầu hết các ứng suất giãn nở và biến dạng làm mát được giải phóng ở khuỷu tay.Ngoài ra, bản thân mối hàn phải là một liên kết yếu, và biến dạng mỏi sẽ sớm gây ra nứt vỡ và mất mát.
1, Khuỷu tay bằng thép carbon không cần ống trống như vật liệu, việc tẩy trắng đơn giản, độ chính xác dễ dàng, hàn lắp ráp thuận tiện, đặc biệt thích hợp cho việc xử lý trường khuỷu tay lớn.
2, Có hai quy trình sản xuất chính: Tạo hình đẩy nóng và tạo hình dập.Dập khuỷu tay là một quá trình hình thành trước đó được áp dụng để sản xuất hàng loạt khuỷu tay liền mạch.
3, Nó đã được thay thế bằng cách đẩy nóng hoặc các quá trình hình thành khác trong quá trình sản xuất các thông số kỹ thuật khuỷu tay thông thường.
4, Nó chỉ có thể được sử dụng khi có các yêu cầu đặc biệt đối với một số thông số kỹ thuật khuỷu tay do số lượng sản xuất nhỏ, độ dày thành quá dày hoặc quá mỏng.
Ổ cắm thép carbon hàn khuỷu tay 90 độ chủ yếu được sử dụng trong năng lượng hóa dầu, hàng không vũ trụ, công nghiệp quân sự, phòng cháy chữa cháy, luyện kim, đóng tàu, khí đốt, năng lượng hạt nhân, bảo vệ môi trường và các bộ phận và lĩnh vực khác đòi hỏi áp suất cao và kích thước chính xác.
a.Gói túi bong bóng nhựa b. Gói túi đựng c.Pallet d.Tùy chỉnh
Nhà máy của chúng tôi có khả năng sản xuất cao, thời gian giao hàng là 45 ngày với số lượng nhỏ hoặc nếu bạn vội vàng vì điều đó, chúng tôi có thể sắp xếp và đáp ứng ngày giao hàng của bạn.
