Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm:: | Hàn thép mông hàn tee | Kích thước:: | DN15-DN1200 |
|---|---|---|---|
| Tiêu chuẩn:: | GB / ANSI / JIS / DIN | Vật chất:: | Thép carbon |
| Chức năng:: | Thay đổi hướng chất lỏng | Xử lý bề mặt: | Bức vẽ |
| Điểm nổi bật: | thép carbon bằng tee,cs bằng tee |
||

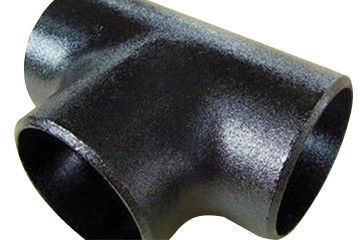

Tee là một đầu nối ống, được sử dụng tại ống nhánh của ống chính. Tee là một loại ống hóa học phù hợp với ba cổng, tức là một đầu vào và hai đầu ra, hoặc hai đầu vào và một đầu ra.Có tees hình chữ T và hình chữ Y, các lỗ có đường kính bằng nhau và các lỗ giảm tốc, được sử dụng cho hợp lưu của ba đường ống giống hệt nhau hoặc khác nhau.Chức năng chính của tee là thay đổi hướng của chất lỏng. Theo đường kính ống, các đầu vòi của tees có đường kính bằng nhau có cùng kích thước;kích thước vòi phun chính của giảm tees là như nhau, trong khi kích thước vòi phun nhỏ hơn kích thước vòi phun chính.Mông hàn tee là một khuỷu tay thép được hình thành bằng cách ép nóng hoặc rèn.Hình thức kết nối của nó là trực tiếp hàn mông tee và ống thép.Các tiêu chuẩn sản xuất chính của tee hàn mông thường là GB / t12459, GB / T13401, ASME b16.9, sh3408, sh3409, Hg / t21635, Hg / t21631, SY / t0510. Có hai quy trình sản xuất mông hàn bằng thép carbon: phồng thủy lực và ép nóng. Sự phồng thủy lực của tee là một quá trình hình thành mở rộng ống nhánh bằng cách bù trục của vật liệu kim loại.
Quá trình này là sử dụng một máy ép thủy lực đặc biệt để đùn ống trống.Sau khi phôi ống được ép đùn, thể tích trở nên nhỏ hơn và chất lỏng trong ống trống tăng theo thể tích của ống trống.Các vật liệu kim loại chảy dọc theo khoang bên trong của khuôn dưới tác động kép của áp suất chất lỏng trong xi lanh bên và ống trống, và ống nhánh mở rộng.Công nghệ phồng thủy lực của tee có thể được hình thành trong một thời gian với hiệu quả sản xuất cao;độ dày thành của ống chính và vai của tee được tăng lên.Nhấn nóng tee là làm phẳng ống trống lớn hơn đường kính tee đến kích thước đường kính tee. Sau khi gia nhiệt, ống trống được nén triệt để dưới tác động của áp suất.Trong quá trình nén xuyên tâm, kim loại chảy vào ống nhánh và tạo thành ống nhánh dưới sự kéo dài của khuôn.Nó được gọi là quá trình bù xuyên tâm.Do việc sử dụng tee nhấn sau khi gia nhiệt, trọng tải của thiết bị cần thiết cho việc tạo hình vật liệu bị giảm và khả năng thích ứng của tee ép nóng với vật liệu là rộng.
Tiêu chuẩn: GB / t12459, GB / T13401, ASME b16.9
Vật liệu: thép carbon
Xử lý bề mặt: chống dầu;chống sơn
| Đường kính danh nghĩa | Đường kính ngoài | Trung tâm kết thúc | |||||
| D1 | Đ2 | ||||||
| ĐN | NPS | Dòng A | Dòng B | Dòng A | Dòng B | C | M |
| 15x15x15 | 1 / 2x1 / 2x1 / 2 | 21.3 | 18 | 21.3 | 18 | 25 | 25 |
| 15x15x10 | 1 / 2x1 / 2x3 / 8 | 21.3 | 18 | 17.3 | 14 | 25 | 25 |
| 15x15x8 | 1 / 2x1 / 2x1 / 4 | 21.3 | 18 | 13,7 | 10 | 25 | 25 |
| 20x20x20 | 3 / 4x3 / 4x3/4 | 26,9 | 25 | 26,9 | 25 | 29 | 29 |
| 20x20x15 | 3 / 4x3 / 4x1 / 2 | 26,9 | 25 | 21.3 | 18 | 29 | 29 |
| 20x20x10 | 3 / 4x3 / 4x3 / 8 | 26,9 | 25 | 17.3 | 14 | 29 | 29 |
| 25x25x25 | 1x1x1 | 33,7 | 32 | 33,7 | 32 | 38 | 38 |
| 25x25x20 | 1x1x3 / 4 | 33,7 | 32 | 26,9 | 25 | 38 | 38 |
| 25x25x15 | 1x1x1 / 2 | 33,7 | 32 | 21.3 | 18 | 38 | 38 |
| 32x32x32 | 1.1 / 4x1.1 / 4x1.1 / 4 | 42,4 | 38 | 42,4 | 38 | 48 | 48 |
| 32x32x25 | 1.1 / 4x1.1 / 4x1 | 42,4 | 38 | 33,7 | 32 | 48 | 48 |
| 32x32x20 | 1.1 / 4x1.1 / 4x3 / 4 | 42,4 | 38 | 26,9 | 25 | 48 | 48 |
| 32x32x15 | 1.1 / 4x1.1 / 4x1 / 2 | 42,4 | 38 | 21.3 | 18 | 48 | 48 |
| 40x40x40 | 1.1 / 2x1.1 / 2x1.1 / 2 | 48.3 | 45 | 48.3 | 45 | 57 | 57 |
| 40x40x32 | 1.1 / 2x1.1 / 2x1.1 / 4 | 48.3 | 45 | 42,4 | 38 | 57 | 57 |
| 40x40x25 | 1.1 / 2x1.1 / 2x1 | 48.3 | 45 | 33,7 | 32 | 57 | 57 |
| 40x40x20 | 1.1 / 2x1.1 / 2x3 / 4 | 48.3 | 45 | 26,9 | 25 | 57 | 57 |
| 40x40x15 | 1.1 / 2x1.1 / 2x1 / 2 | 48.3 | 45 | 21.3 | 18 | 57 | 57 |
| 50x50x50 | 2x2x2 | 60.3 | 57 | 60.3 | 57 | 64 | 64 |
| 50x50x40 | 2x2x1.1 / 2 | 60.3 | 57 | 48.3 | 45 | 64 | 60 |
| 50x50x32 | 2x2x1.1 / 4 | 60.3 | 57 | 42,4 | 38 | 64 | 57 |
| 50x50x25 | 2x2x1 | 60.3 | 57 | 33,7 | 32 | 64 | 51 |
| 50x50x20 | 2x2x3 / 4 | 60.3 | 57 | 26,9 | 25 | 64 | 44 |
| 65x65x65 | 2.1 / 2x2 / 1 / 2x2.1 / 2 | 73,0 | 76 | 73,0 | 76 | 76 | 76 |
| 65x65x50 | 2.1 / 2x2 / 172x2 | 73,0 | 76 | 60.3 | 57 | 76 | 70 |
| 65x65x40 | 2.1 / 2x2 / 1 / 2x1.1 / 2 | 73,0 | 76 | 48.3 | 45 | 76 | 67 |
1, Khả năng chống mòn tốt: sử dụng vật liệu thép carbon chất lượng cao, cải thiện đáng kể độ bền và độ bền kéo của sản phẩm.
2, Lắp đặt thuận tiện: thông số kỹ thuật loạt ống liền mạch được áp dụng cho các bức tường bên ngoài, tạo điều kiện thuận lợi cho việc thiết kế và lắp đặt các phụ kiện đường ống.Trong khi đó, nó có hiệu suất hàn tốt, và có thể được hàn và mặt bích.Chịu nhiệt độ cao.
3, Khả năng chống ăn mòn tốt: nó có thể chịu được tất cả các loại môi trường ăn mòn (axit, kiềm, muối) và môi trường hữu cơ (trừ dung môi naphthalene) trong một phạm vi nhiệt độ và nồng độ nhất định.
4, Nó được ngâm trong 80 loại dung môi hữu cơ ở 20oC và 80oC trong 30 ngày, không có bất kỳ hiện tượng bất thường nào trên bề mặt và hầu như không thay đổi các tính chất vật lý khác.
1, tee đường kính bằng nhau được sử dụng rộng rãi trong xây dựng và bảo trì hóa dầu, dầu khí, khí hóa lỏng, phân bón, nhà máy điện, điện hạt nhân, đóng tàu, sản xuất giấy, dược phẩm, vệ sinh thực phẩm, xây dựng đô thị và các ngành công nghiệp khác.
2, Trong công nghiệp, áp suất của loại phụ kiện đường ống này cao hơn, áp suất tối đa có thể đạt tới 600 kg và áp lực của ống nước trong cuộc sống thấp hơn, thường là 16 kg.

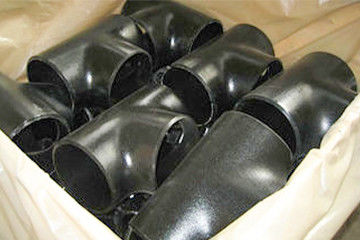

a.Gói túi bong bóng nhựa b. Gói túi đựng c.Pallet d.Tùy chỉnh
Nhà máy của chúng tôi có khả năng sản xuất cao, thời gian giao hàng là 45 ngày với số lượng nhỏ hoặc nếu bạn vội vàng vì điều đó, chúng tôi có thể sắp xếp và đáp ứng ngày giao hàng của bạn.
