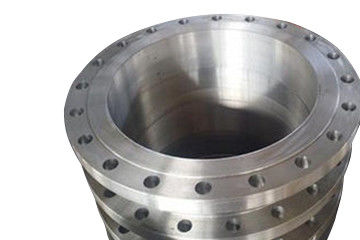

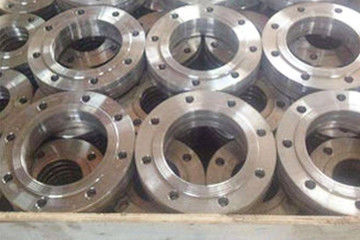

Carbon ống ổ cắm hàn mặt bích hàn

Sự miêu tả

Mặt bích hàn ổ cắm đề cập đến mặt bích được hàn ở đầu ống và bên ngoài khi đầu ống được lắp vào thang vòng mặt bích. Có hai loại có và không có cổ.Mặt bích có cổ có độ cứng tốt, biến dạng hàn nhỏ và hiệu suất hàn tốt.

Nó có thể được sử dụng trong tình huống với áp suất 1.0 ~ 10.0MPa. Mặt bích B cho tàu cũng là mặt bích hàn ổ cắm, được sử dụng trong trường hợp có yêu cầu niêm phong cao.Trong quá trình thiết kế, mặt bích hàn ổ cắm có thể được kiểm tra như mặt bích tích hợp.

Hàn ổ cắm là để mở rộng đường ống vào thân van để hàn.Sau khi hình thành, nó tương tự như kết nối chủ đề nội bộ.Nói chung, có nhiều ống thép carbon và ống thép không gỉ dưới 2 "với hàn ổ cắm.Hàn mông cũng được sử dụng cho các ống thép không gỉ dưới 2 ", chẳng hạn như mặt bích của ống trượt, hàn mông về cơ bản được sử dụng cho ống titan, thép hai pha, hợp kim cơ sở niken, v.v.

Giới thiệu Breif

1. Hàn hàn hình thức hàn fillet, trong khi hàn mông hình thành hàn mông.

2. Khớp mông tốt hơn khớp ổ cắm theo điều kiện cường độ và ứng suất của mối hàn, vì vậy nên sử dụng khớp mông trong trường hợp mức áp suất cao và điều kiện dịch vụ kém.

3. Hàn ổ cắm thường được sử dụng cho đường kính ống nhỏ hơn hoặc bằng Dn40, kinh tế hơn.

4. Hàn mông thường được sử dụng cho Dn40 trở lên.Hình thức kết nối của hàn ổ cắm chủ yếu được sử dụng để hàn đường kính nhỏ 5.Nói chung, độ dày thành ống của đường kính nhỏ là mỏng, dễ lắp đặt và mài mòn, và hàn mông là khó khăn, vì vậy nó phù hợp hơn cho hàn ổ cắm.

6. Ngoài ra, hàn ổ cắm có chức năng gia cố, vì vậy nó thường được sử dụng dưới áp suất cao.

Đặc quyền

1. Hình dạng cơ bản của mặt bích ổ cắm giống như mặt bích với hàn phẳng cổ.

2. Có một phần của ổ cắm trên lỗ bên trong của mặt bích, ống được đưa vào ổ cắm và hàn, và một vòng tròn hàn được hàn ở mặt sau của mặt bích.

3. Do có một khoảng cách giữa mặt bích ổ cắm và cạnh ống, nên dễ tạo ra sự ăn mòn.

4. Nếu một mối hàn khác được hàn bên trong, sự ăn mòn này có thể tránh được.

5. Độ bền mỏi của mặt bích ổ cắm được hàn ở cả hai mặt cao hơn 5% so với mặt bích phẳng, và cường độ tĩnh là như nhau.

6. Khi sử dụng loại mặt bích ổ cắm này, đường kính trong của nó phải giống với đường ống.Mặt bích ổ cắm chỉ áp dụng cho các đường ống có đường kính danh nghĩa nhỏ hơn 150.

Sự chỉ rõ

1, Loại bề mặt niêm phong: RF, MFM, TG, RJ

2, Chất liệu: thép carbon: ASTM A105, 20 × Q235, 16Mn, ASTM A350 LF1, LF2 CL1 / Cl2, LF3 CL1 / Cl2, ASTM a694 F42, F46, F48, F50, f52, F56, F60, F65, F70;

3, Thép không gỉ: ASTM A182 f304, 304L, F316, 316L, 1Cr18Ni9Ti, 0Cr18Ni9Ti, 321, 18-8;

4, Thép hợp kim: ASTM A182 F1, f5a, F9, F11, F12, F22, F91, a182f12, a182f11, 16MnR, Cr5Mo, 12Cr1MoV, 15CrMo, 12cr2mo1, A335P22, st45.8

5, Tiêu chuẩn sản xuất: ANSI B16.5, HG20619-1997, GB / T9117.1-2000 GB GB / T9117.4-200, HG20597-1997.

6, Chế độ kết nối: đai ốc mặt bích, kết nối bu lông.

7, Quy trình sản xuất: rèn tổng thể chuyên nghiệp, rèn sản xuất, v.v.

8, Chế độ xử lý: tiện tiện CNC chính xác cao, hoàn thiện máy tiện nói chung, hàn hồ quang argon và xử lý khác.

9, Phạm vi ứng dụng: Nồi hơi và bình chịu áp lực, dầu khí, công nghiệp hóa chất, đóng tàu, công nghiệp dược phẩm, luyện kim, máy móc, công nghiệp thực phẩm dập khuỷu tay, v.v.

Lợi thế vàBất lợi

1, Không có vấn đề vát;không có vấn đề về khớp mông và cạnh sai;vị trí hàn có thể được điều chỉnh để hàn phẳng.

2, Một là tình trạng ứng suất sau khi hàn không tốt, và rất dễ có mối hàn không hoàn chỉnh, và có một khoảng trống trong hệ thống đường ống.

3, Hàn ổ cắm không phù hợp với hệ thống đường ống được sử dụng cho môi trường nhạy cảm ăn mòn vết nứt và hệ thống ống có yêu cầu làm sạch cao.

4, Hơn nữa, độ dày thành của đường ống siêu cao áp, thậm chí đường ống có đường kính nhỏ cũng rất lớn và có thể sử dụng hàn mông để tránh hàn ổ cắm càng nhiều càng tốt.

Ứng dụng

Nồi hơi và tàu áp lực, dầu khí, công nghiệp hóa chất, đóng tàu, dược phẩm, luyện kim, máy móc, thực phẩm dập khuỷu tay và các ngành công nghiệp khác.

Gói

a.Gói túi bong bóng nhựa b. Gói túi đựng c.Pallet d.Tùy chỉnh

Thời gian giao hàng

Nhà máy sản xuất thép phẳng của chúng tôi có khả năng sản xuất cao, thời gian giao hàng là 45 ngày với số lượng nhỏ hoặc nếu bạn vội vàng vì điều đó, chúng tôi có thể sắp xếp và đáp ứng ngày giao hàng của bạn.
