Thông tin chi tiết sản phẩm:
|
Tên sản phẩm:: | Thép không gỉ mông hàn | Tiêu chuẩn:: | GB / ANSI / JIS / DIN |
---|---|---|---|
Loài:: | Phụ kiện đường ống hàn | Vật chất:: | Thép không gỉ |
Ứng dụng:: | Kết nối mặt bích lỏng lẻo | Mã đầu: | Tròn |
Làm nổi bật: | Ss Stub End,thép không gỉ Stub End |

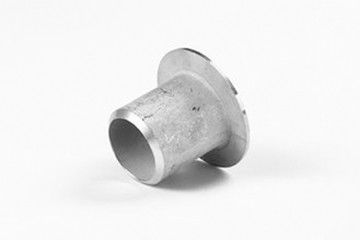

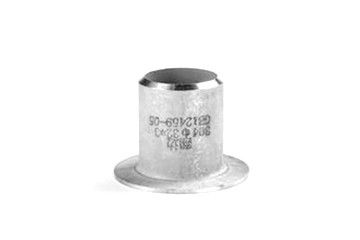

Stub kết thúc là một loại ống hàn mông thép.Nó thường là một phần bên trong mặt bích lỏng lẻo.Mặt bích lỏng lẻo thường được gọi là mặt bích looper, bao gồm mặt bích looper hàn, mặt bích looper mặt bích và mặt bích looper hàn mông.Nó thường được sử dụng trong trường hợp nhiệt độ trung bình và áp suất không cao và ăn mòn trung bình mạnh.
Khi độ ăn mòn trung bình mạnh, phần tiếp xúc mặt bích là đầu Stub, chủ yếu sử dụng vật liệu chống ăn mòn cao cấp như thép không gỉ và các vật liệu khác. Ở bên ngoài, vòng bích của vật liệu cấp thấp như thép carbon được sử dụng để kẹp nó để đạt được độ kín.Tổng quan về mặt bích: mặt bích là một quá trình dập.Có nhiều loại mặt bích và phương pháp phân loại khác nhau.Theo tính chất biến dạng, nó có thể được chia thành mặt bích kéo dài và mặt bích co ngót áp lực.
Mặt bích: dùng để chỉ phương pháp tạo hình xoay và dựng cạnh thẳng dọc theo một đường cong nhất định ở cạnh của phần mặt phẳng hoặc phần bề mặt cong của khoảng trống. Các yếu tố chính ảnh hưởng đến hệ số mặt bích cuối cùng là: (1) độ giãn dài, chỉ số làm cứng biến dạng và hệ số dị hướng của vật liệu nhựa là, hệ số mặt bích cuối cùng càng nhỏ, càng có lợi cho mặt bích.
1, Phương pháp xử lý lỗ hàn mặt bích lỗ khớp ngắn: phương pháp xử lý lỗ đúc sẵn xác định tình trạng cạnh của lỗ.
2, Khi cạnh của lỗ không có vệt, rách, lớp cứng và các khuyết tật khác, hệ số mặt bích giới hạn càng nhỏ, có lợi cho mặt bích.
3, Hiện nay, các lỗ đúc sẵn chủ yếu được xử lý bằng phương pháp đục lỗ hoặc khoan.Dữ liệu cho thấy số phút khoan nhỏ hơn so với đục lỗ thông thường.
4, Phương pháp đục lỗ thông thường có hiệu quả sản xuất cao và đặc biệt phù hợp để gia công các lỗ lớn, nhưng nó sẽ gây ra các khuyết tật của lớp cứng, burr, rách và trên bề mặt của các lỗ, sẽ dẫn đến sự gia tăng của hệ số mặt bích cuối cùng.
5, Hệ số gờ giới hạn dưới có thể đạt được bằng phương pháp xử lý nhiệt sau khi đục lỗ, sửa chữa lỗ hoặc quay lỗ theo hướng ngược lại của cú đấm để tạo ra vệt ở phía trong của lỗ.
6, Phương pháp deburring sau khi khoan cũng có thể đạt được hệ số flang giới hạn thấp hơn, nhưng hiệu quả sản xuất thấp hơn.
7, Đường kính tương đối của lỗ được tạo hình trước của mối hàn mặt bích ngắn: đường kính tương đối của lỗ tạo hình càng nhỏ thì hệ số mặt bích cuối cùng càng nhỏ, có lợi cho mặt bích.
Bảng dữ liệu phụ kiện ống hàn ANSI
Trên danh nghĩa Đường kính |
Đường kính ngoài | Chiều dài | Đường kính của danh nghĩa Lap & Maximum | R | |||
ĐN | NPS | OD | LP | SP | G | Tối đa | B tối đa |
15 | 1/2 | 21.3 | 76 | 51 | 35 | 3 | 0,75 |
20 | 3/4 | 26,7 | 76 | 51 | 43 | 3 | 0,75 |
25 | 1 | 33,4 | 102 | 51 | 51 | 3 | 0,75 |
32 | 1.1 / 4 | 42,4 | 102 | 51 | 64 | 5 | 0,75 |
40 | 1.1 / 2 | 48.3 | 102 | 51 | 73 | 6 | 0,75 |
50 | 2 | 60.3 | 152 | 64 | 92 | số 8 | 0,75 |
65 | 2.1 / 2 | 73,0 | 152 | 64 | 105 | số 8 | 0,75 |
80 | 3 | 88,9 | 152 | 64 | 127 | 10 | 0,75 |
90 | 3,1 / 2 | 101,6 | 152 | 76 | 140 | 10 | 0,75 |
100 | 4 | 114.3 | 152 | 76 | 157 | 11 | 0,75 |
125 | 5 | 141.3 | 203 | 76 | 186 | 11 | 1,5 |
150 | 6 | 168.3 | 203 | 89 | 216 | 13 | 1,5 |
200 | số 8 | 219.1 | 203 | 102 | 270 | 13 | 1,5 |
250 | 10 | 273.1 | 254 | 127 | 324 | 13 | 1,5 |
300 | 12 | 323,9 | 254 | 152 | 381 | 13 | 1,5 |
350 | 14 | 355,6 | 304 | 152 | 413 | 13 | 1,5 |
400 | 16 | 406,4 | 304 | 152 | 470 | 13 | 1,5 |
450 | 18 | 457,2 | 304 | 152 | 533 | 13 | 1,5 |
500 | 20 | 508 | 304 | 152 | 584 | 13 | 1,5 |
550 | 22 | 559 | 304 | 152 | 641 | 13 | 1,5 |
600 | 24 | 610 | 304 | 152 | 692 | 13 | 1,5 |
1.Sản xuất các tiêu chuẩn của mặt bích: MSS sp-43, ASME b16.9, GB / t12459, vv Vật liệu là thép carbon, thép không gỉ, thép hợp kim, vv
2. Thay đổi khẩu độ D và độ dày vật liệu T, khẩu độ được tạo hình trước có thể có mặt bích nhỏ hơn, do đó hệ số mặt bích cuối cùng nhỏ hơn.
3. Biến dạng thay đổi, cú đấm hình cầu hoặc hình nón là tiếp xúc đầu tiên giữa đầu trước của cú đấm và lỗ được tạo hình trước, biến dạng uốn cong trong khu vực miệng chết nhỏ hơn so với cú đấm đáy phẳng, và nó dễ sản xuất hơn biến dạng dẻo tại lỗ.
4. Theo định luật bất biến khối lượng, giá trị biến dạng tiếp tuyến cuối cùng tăng khi cạnh của vùng biến dạng sắp bị nứt trong quá trình gờ.Có thể thấy rằng hệ số mặt bích cuối cùng nhỏ hơn.
5. Hình dạng của cú đấm: hệ số mặt bích giới hạn của cú đấm hình cầu nhỏ hơn so với cú đấm đáy phẳng.
6. Ngoài ra, hệ số gờ giới hạn của cú đấm với paraboloid, bề mặt hình nón và bán kính fillet lớn nhỏ hơn so với cú đấm có đáy phẳng.
a.Gói túi bong bóng nhựa b. Gói túi đựng c.Pallet d.Tùy chỉnh
Nhà máy sản xuất phụ kiện ống thép không gỉ ANSI mông hàn SS của chúng tôi có khả năng sản xuất cao, thời gian giao hàng là 45 ngày với số lượng nhỏ hoặc nếu bạn vội vàng vì điều đó, chúng tôi có thể sắp xếp và đáp ứng ngày giao hàng của bạn.
