Thông tin chi tiết sản phẩm:
|
Tên sản phẩm: | khuỷu tay thép không gỉ | Vật chất: | Thép không gỉ |
---|---|---|---|
Hình dạng: | Công bằng | Kiểu: | Khuỷu tay |
Kết nối: | Hàn | Kỹ thuật: | BƯỚM HÀN |
Tiêu chuẩn: | DIN, ANSI, ASTM, JIS, GB | Kích thước: | 3/4 ", 1/8" ~ 2 " |
Ứng dụng: | Hóa chất, Xây dựng | Đóng gói: | hộp gỗ, túi |
Làm nổi bật: | Phụ kiện đường ống khí bằng thép không gỉ DN300,cút DN300 SS 304,cút nối DN15 SS 304 |

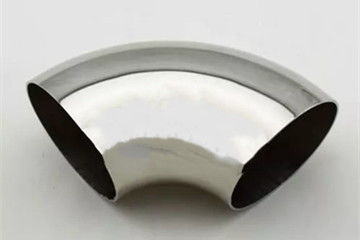

Cút bằng thép không gỉ, Sự khác biệt cơ bản giữa nó và khuỷu tay chủ yếu là ở "đầu" và "ống".Ngoài ra, cũng có sự khác biệt lớn trong quá trình sản xuất.Cút inox là một loại phụ kiện đường ống được sử dụng phổ biến trong việc lắp đặt hệ thống ống nước.Nó được sử dụng để kết nối đường ống ở khúc cua và thay đổi hướng của đường ống.Nó được sử dụng để kết nối hai đường ống có đường kính danh nghĩa giống nhau hoặc khác nhau, làm cho các đường ống quay 90 °, 45 °, 180 ° và nhiều độ khác nhau.
Phụ kiện đường ống gas bằng thép không gỉ Cút bằng thép không gỉ bảng thông số kỹ thuật như sau:
DN | Đường kính ngoài | Khuỷu tay 90 độ | ||
Một loạt | Sê-ri B | Bán kính dài | Bán kính ngắn | |
15 | 213 | 18 | 38 | - |
20 | 26,9 | 25 | 38 | - |
25 | 33,7 | 32 | 38 | 25 |
32 | 42.4 | 38 | 48 | 32 |
40 | 483 | 45 | 57 | 38 |
50 | 603 | 57 | 76 | 51 |
65 | 76,1 (73) | 76 | 95 | 64 |
80 | 88,9 | 89 | 114 | 76 |
100 | 1143 | 108 | 152 | 2 |
125 | 139,7 | 133 | 190 | 127 |
150 | 1683 | 159 | 229 | 152 |
200 | 219,1 | 219 | 305 | 203 |
250 | 273 | 273 | 381 | 254 |
300 | 323,9 | 325 | 457 | 305 |
Sự chỉ rõ:
Kích thước đường ống danh nghĩa | Trung tâm đến Kết thúc | Trung tâm đến trung tâm | Kết thúc đến kết thúc | |||||
HF | P | K | ||||||
DN | NPS | LR | LR | SR | LR | SR | LR | SR |
15 | 1/2 | 16 | 38 | - | 76 | - | 48 | - |
20 | 3/4 | 19 | 38 | - | 76 | - | 51 | - |
25 | 1 | 22 | 38 | 25 | 76 | 51 | 56 | 41 |
32 | 1 1/4 | 25 | 48 | 32 | 95 | 64 | 70 | 52 |
40 | 1 1/2 | 29 | 57 | 38 | 114 | 76 | 83 | 62 |
50 | 2 | 35 | 76 | 51 | 152 | 102 | 106 | 81 |
65 | 2 1/2 | 44 | 96 | 64 | 190 | 127 | 132 | 100 |
80 | 3 | 51 | 114 | 76 | 229 | 152 | 159 | 121 |
90 | 3 1/2 | 57 | 123 | 89 | 267 | 178 | 1B4 | 140 |
100 | 4 | 64 | 152 | 102 | 305 | 203 | 210 | 159 |
125 | 5 | 79 | 190 | 127 | 381 | 254 | 262 | 19? |
150 | 6 | 96 | 229 | 152 | 457 | 305 | 313 | 237 |
200 | số 8 | 127 | 3C6 | 203 | 610 | 406 | 414 | 313 |
Tiêu chuẩn: DIN, ANSI, ASTM, JIS, GB
Kích thước: 3/4 ", 1/8" ~ 2 "
Ứng dụng: Hóa chất, Xây dựng
Đóng gói: hộp gỗ, túi
Khuỷu tay bằng thép không gỉ ngắn hơn khuỷu tay.Nếu r = 1 đến 2 lần, đó là khuỷu tay, và bội số lớn hơn là khuỷu tay.Ống uốn có thể được thực hiện bằng máy uốn ống thẳng làm sẵn, hoàn thành một lần không cần chống ăn mòn lần hai.Nhưng cùi chỏ cần phải được nhà sản xuất đặt hàng, cần chống ăn mòn, thời gian đặt hàng lâu.Giá cùi chỏ cao hơn cùi chỏ và hiệu suất chi phí cũng cao hơn cùi chỏ rất nhiều.Cút không được xử lý chống ăn mòn rất dễ bị hư hỏng, nhưng vì giá thành rẻ nên nó được sử dụng rộng rãi trong một số công trình có yêu cầu thấp.Vì vậy, do hiệu quả hoạt động và giá cả của cùi chỏ và cùi chỏ khác nhau nên chúng ta phải lưu ý lựa chọn.
a.Gói túi bong bóng nhựa b. Gói túi vải c. Túi nhỏ d.Tùy chỉnh.
Nhà máy sản xuất thép phẳng của chúng tôi có khả năng sản xuất cao, thời gian giao hàng là 30 ngày đối với số lượng ít, hoặc nếu bạn gấp, chúng tôi có thể sắp xếp và đáp ứng ngày vận chuyển của bạn.
