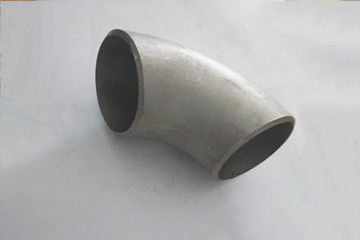

Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Khuỷu tay hàn | Vật chất: | Thép carbon |
|---|---|---|---|
| Kích thước: | 1/2 '' - 72 ', 1/2 "-4 8" | Kết nối: | Hàn |
| Ứng dụng: | Kết nối đường ống | Tiêu chuẩn: | DIN, JIS, ANSI, ASME, GB |
| Làm nổi bật: | DIN Buttweld Elbow,Ống phụ kiện Buttweld bằng thép carbon,Phụ kiện buttweld bằng thép carbon DN50 |
||
Khớp hàn phải được tạo hình ở trạng thái nóng sau khi xử lý.Bởi vì một số khuỷu tay sẽ bị xoắn nếu chúng không được xử lý đúng cách, điều không được phép.Ngoài ra, sau khi đẩy đầu, đường kính ngoài của đầu trước nói chung lớn, cần được tạo hình bằng khuôn định hình.
Khuôn dập tạo hình khuỷu tay hàn thực chất là một chiếc máy ép, cần có một bộ khuôn dập, hai hình bán nguyệt, một lên và một xuống.Đường kính ngoài sau khi tạo hình đạt yêu cầu về kích thước của thành phẩm.Độ dày của tường được kiểm soát theo độ dày của thành vật liệu.Dung sai độ dày thành của cút và ống là như nhau, là ± 12,5%.Trong quá trình đẩy, độ dày của tường không được thay đổi trong các trường hợp bình thường, nhưng nếu tường bị giảm do lý do dụng cụ, nên thêm một số phụ cấp cho độ dày của tường khi nâng nói chung.Ví dụ, khi ống khuỷu có độ dày thành 8,18mm, đường ống khoảng 8,5mm thường được nâng lên để tránh vượt quá dung sai do giảm độ dày cục bộ trong quá trình đẩy.
Phụ kiện ống thép carbon Khuỷu tay hàn bảng thông số kỹ thuật như sau:
| DN | Đường kính ngoài | Thứ nguyên từ giữa đến cuối | |
| Một loạt | Dòng B | Bán kính dài | |
| 15 | 21.3 | 18 | 16 |
| 20 | 26,9 | 25 | 16 |
| 25 | 33,7 | 32 | 16 |
| 32 | 42.4 | 3S | 20 |
| 40 | 48.3 | 45 | 24 |
| 50 | 60.3 | 57 | 32 |
| 65 | 76,1 (73) | 76 | 40 |
| 80 | 88,9 | 89 | 47 |
| 100 | 114,3 | 108 | 63 |
| 125 | 139,7 | 133 | 79 |
| 150 | 1683 | 159 | 95 |
| 200 | 219,1 | 219 | 126 |
| 250 | 273 | 273 | 158 |
| 300 | 323,9 | 325 | 189 |
| 350 | 355,6 | 377 | 221 |
| 400 | 406.4 | 426 | 253 |
| 450 | 457 | 478 | 284 |
| 500 | 508 | 529 | 316 |
| 550 | 559 | - | 343 |
| 600 | 610 | 630 | 381 |
Kích thước: 1/2 '' - 72 ', 1/2 "-4 8"
Tiêu chuẩn: DIN, JIS, ANSI, ASME, GB
Ứng dụng: Kết nối đường ống
Cút hàn, Sau khi định hình, đường kính ngoài và độ dày thành của cút đạt yêu cầu.Tiếp theo, quá trình hoàn thiện được thực hiện.Sau khi mài bóng, lớp cặn oxit trên bề mặt bên trong và bên ngoài của cút được loại bỏ, và hai đầu được vát để tạo điều kiện cho quá trình hàn.Sau khi kiểm tra, khắc chữ, sơn, đóng gói và các quy trình khác, nó có thể rời khỏi nhà máy.
a.Gói túi bong bóng nhựa b. Gói túi vải c. Túi nhỏ d.Tùy chỉnh.
Nhà máy thép phẳng của chúng tôi có khả năng sản xuất cao, thời gian giao hàng là 25 ngày đối với số lượng ít, hoặc nếu bạn gấp, chúng tôi có thể sắp xếp và đáp ứng ngày vận chuyển của bạn.
