Thông tin chi tiết sản phẩm:
|
Tên sản phẩm: | Mặt bích hàn mông | Tiêu chuẩn: | GB / ANSI / JIS / DIN |
---|---|---|---|
Vật chất: | Thép không gỉ | Kích thước: | 1/8 '~ 6' |
Ứng dụng: | Kết nối đường ống | Đóng gói: | Vỏ gỗ |

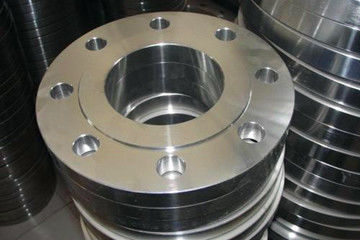

Làm nổi bật: | Mặt bích hàn nút DN40,Mặt bích hàn nút GB,Mặt bích thép không gỉ OD 150mm |
Mặt bích hàn mông có các yêu cầu kỹ thuật nhất định và các thông số kỹ thuật trong sản xuất và ứng dụng, và nó phải được sản xuất và xử lý theo các phương pháp và phương pháp nhất định: mối hàn đối đầu của vòng phải được xử lý nhiệt sau hàn và kiểm tra 100% bằng tia hoặc siêu âm , và kiểm tra tia đáp ứng các yêu cầu cấp II của JB4730 và kiểm tra siêu âm đáp ứng các yêu cầu cấp I của JB4730.
Mặt bích hàn mông là nguyên liệu thô, thép tấm phải được phát hiện khuyết tật siêu âm, không có khuyết tật cán, để đảm bảo chất lượng tốt và các vấn đề chức năng, phù hợp với yêu cầu chất lượng nhất định của sản xuất và kiểm tra, để đảm bảo rằng việc sản xuất và sử dụng thép tấm không có chất lượng các vấn đề.
Phụ kiện mặt bích bằng thép không gỉ Mặt bích hàn bảng thông số kỹ thuật như sau:
Đường kính danh nghĩa | 16kg = l.6MPa | ||||
đường kính ngoài | Khoảng cách lỗ bu lông | Đường kính bu lông | Số lỗ bu lông | Độ dày mặt bích | |
DN10 | 90 | 60 | 14 | 4 | 14 |
DN15 | 95 | 65 | 14 | 4 | 14 |
DN20 | 105 | 75 | 14 | 4 | 16 |
DN25 | 115 | 85 | 14 | 4 | 16 |
DN32 | 140 | 100 | 18 | 4 | 18 |
DN40 | 150 | 110 | 18 | 4 | 18 |
DN50 | 165 | 125 | 18 | 4 | 20 |
DN65 | 185 | 145 | 18 | 4 | 20 |
DN80 | 200 | 160 | 18 | số 8 | 20 |
DN100 | 220 | 180 | 18 | số 8 | 22 |
DN125 | 250 | 210 | 18 | số 8 | 22 |
DN150 | 285 | 240 | 22 | số 8 | 24 |
DN200 | 340 | 295 | 22 | số 8 | 26 |
DN250 | 405 | 355 | 26 | 12 | 29 |
DN300 | 460 | 410 | 26 | 12 | 32 |
DN350 | 520 | 470 | 26 | 16 | 35 |
DN400 | 580 | 525 | 30 | 16 | 38 |
DN450 | 640 | 585 | 30 | 20 | 42 |
DN500 | 715 | 650 | 33 | 20 | 46 |
Tiêu chuẩn: GB / ANSI / JIS / DIN
Kích thước: 1/8 '~ 6'
Ứng dụng: Kết nối đường ống
Mặt bích hàn mông rất có thể tiết kiệm không gian, giảm trọng lượng, và nó có thể đảm bảo rằng mối nối sẽ không xuất hiện hiện tượng rò rỉ, có chức năng hàn kín rất tốt.Đường kính của phớt giảm, sẽ làm giảm tiết diện của bề mặt làm kín.Kích thước và số lượng bu lông sẽ được giảm tương ứng, vì vậy cuối cùng nó sẽ xuất hiện mặt bích hàn đối đầu nhỏ và nhẹ.Do đó, đây là loại mặt bích tuyệt vời, giúp giảm bớt gánh nặng về chất lượng và không gian, có tác dụng quan trọng đối với ngành công nghiệp.
a.Gói túi bong bóng nhựa b. Gói túi dệt c. Gói túi d.Tùy chỉnh.
Nhà máy thép phẳng của chúng tôi có khả năng sản xuất cao, thời gian giao hàng là 30 ngày đối với số lượng ít, hoặc nếu bạn gấp, chúng tôi có thể sắp xếp và đáp ứng ngày vận chuyển của bạn.
