Thông tin chi tiết sản phẩm:
|

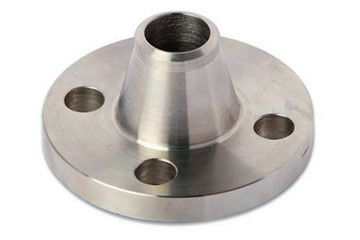

Tên sản phẩm: | Mặt bích hàn mông | Tiêu chuẩn: | GB / ANSI / JIS / DIN |
---|---|---|---|
Vật chất: | Thép carbon | Kích thước: | 1/2 "-48" |
Ứng dụng: | ống dẫn dầu khí | Đóng gói: | Vỏ gỗ |
Làm nổi bật: | Mặt bích hàn mông thép carbon,Mặt bích hàn mông Q235,Mặt bích hàn mông DN50 |
Mặt bích hàn mông là một tiêu chuẩn sản xuất khác.Bởi vì đường kính danh nghĩa của thùng tàu và đường kính danh nghĩa của ống thể hiện các kích thước cụ thể khác nhau, các kích thước của mặt bích tàu và mặt bích ống có cùng đường kính danh nghĩa không giống nhau, do đó chúng không thể thay thế cho nhau.
Mặt bích thép carbon Butt hàn mặt bích bảng thông số kỹ thuật như sau:
Đường kính danh nghĩa | 16kg = l.6MPa | ||||
đường kính ngoài | Khoảng cách lỗ bu lông | Đường kính bu lông | Số lỗ bu lông | Độ dày mặt bích | |
DN10 | 90 | 60 | 14 | 4 | 14 |
DN15 | 95 | 65 | 14 | 4 | 14 |
DN20 | 105 | 75 | 14 | 4 | 16 |
DN25 | 115 | 85 | 14 | 4 | 16 |
DN32 | 140 | 100 | 18 | 4 | 18 |
DN40 | 150 | 110 | 18 | 4 | 18 |
DN50 | 165 | 125 | 18 | 4 | 20 |
DN65 | 185 | 145 | 18 | 4 | 20 |
DN80 | 200 | 160 | 18 | số 8 | 20 |
DN100 | 220 | 180 | 18 | số 8 | 22 |
DN125 | 250 | 210 | 18 | số 8 | 22 |
DN150 | 285 | 240 | 22 | số 8 | 24 |
DN200 | 340 | 295 | 22 | số 8 | 26 |
Mặt bích hàn mông là tiêu chuẩn chung gb9119.7-88, và các tiêu chuẩn được sử dụng bao gồm: Bộ tiêu chuẩn công nghiệp hóa chất hg20592 ~ hg20602-97;Tiêu chuẩn Sinopec sh3406-96, vv Các tiêu chuẩn của Bộ công nghiệp hóa chất được chia thành hệ thống Châu Âu, hệ thống Mỹ, vv và hệ thống Châu Âu được sử dụng phổ biến ở Trung Quốc.Do áp suất hoạt động thấp và đường kính nhỏ, có thể sử dụng mặt bích hàn phẳng và bề mặt làm kín mặt phẳng, và tấm cao su amiăng được sử dụng làm vật liệu đệm.
Mặt bích hàn mông là bu lông kết nối, vật liệu là Q235-A, mặt bích 2 ", 4" được chọn.Cấp áp lực, vật liệu và tiêu chuẩn của mặt bích có đặc điểm và tính chất khác nhau, có thể được sản xuất và gia công theo tiêu chuẩn tương ứng phù hợp với nguyên tắc và phương pháp sử dụng nhất định để đảm bảo giá trị sử dụng và chức năng sử dụng tốt.
a.Gói túi bong bóng nhựa b. Gói túi dệt c. Gói túi d.Tùy chỉnh.
Nhà máy thép phẳng của chúng tôi có năng lực sản xuất cao, thời gian giao hàng là 35 ngày đối với số lượng ít, hoặc nếu bạn gấp, chúng tôi có thể sắp xếp và đáp ứng ngày vận chuyển của bạn.
