Thông tin chi tiết sản phẩm:
|
Tên sản phẩm: | Mặt bích hàn | Vật chất: | Thép carbon |
---|---|---|---|
Kết nối: | Hàn | Tiêu chuẩn: | DIN, ANSI, ASTM, JIS, GB |
Kích thước: | Kích thước tùy chỉnh | Ứng dụng: | Dầu, Dầu khí |
Làm nổi bật: | Mặt bích hàn ổ cắm ASME,Mặt bích hàn ổ cắm 40mpa,Mặt bích hàn ổ cắm DN1000 |

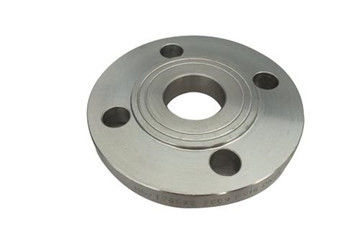

Hình dạng cơ bản của mặt bích hàn ổ cắm cũng giống như mặt bích hàn phẳng có cổ.Một ổ cắm được mở ở lỗ bên trong của mặt bích, và đường ống được đưa vào ổ cắm và hàn.Hàn vòng mối hàn vào mặt sau của mặt bích.Khe hở giữa mặt bích ổ cắm và rãnh dễ bị ăn mòn.Nếu nó được hàn bên trong, có thể tránh được sự ăn mòn.
Độ bền mỏi của mặt bích hàn ổ cắm cao hơn 5% so với mặt bích hàn phẳng và độ bền tĩnh là như nhau.Khi sử dụng mặt bích kết thúc ổ cắm này, đường kính trong của nó phải phù hợp với đường kính trong của ống.Mặt bích ổ cắm chỉ thích hợp cho các đường ống có đường kính danh nghĩa từ 50 trở xuống.
Phạm vi ứng dụng của mặt bích hàn ổ cắm: lò hơi, bình chịu áp lực, dầu khí, hóa chất, đóng tàu, dược phẩm, luyện kim, máy móc và các ngành công nghiệp dập khuỷu.Nó thường được sử dụng trong các đường ống có PN ≤ 10.0 MPa và DN ≤ 50.
OD: DN = 10-1000, PN = 6.0-40mpa.
Vật chất: 304, 304L, 316, 316L, 904L, 2520, v.v.
Tiêu chuẩn: DIN, JIS, GB, ASTM / ASME.
Mặt bích hàn ổ cắm thiết kế thân mặt bích và ổ cắm như một cấu trúc toàn bộ, giúp tránh rò rỉ do không căn chỉnh mối hàn trong quá trình hàn.Nó có ưu điểm là cấu trúc đơn giản, sử dụng thuận tiện và hiệu suất niêm phong tốt.Các phương pháp xử lý gỉ của mặt bích hàn ổ cắm như sau:
1. Làm sạch bằng vải mài và bàn chải sắt.
2. Loại bỏ diện tích lớn rỉ sét với lưỡi thép vonfram.
3. Loại bỏ xỉ hàn và các phần nhô ra và gờ khác bằng giũa.
4. Sử dụng một cái cạp và bàn chải sắt để loại bỏ ăn mòn ở các cạnh và góc.
5. Lau sạch bằng giẻ sạch, hoặc nhúng khăn với dung môi để làm sạch và sơn lót kịp thời.
Mặt bích thép carbon Mặt bích hàn ổ cắm bảng thông số kỹ thuật như sau:
inch | Đường kính danh nghĩa | 10kg = l.0MPa | ||||
đường kính ngoài | Khoảng cách lỗ bu lông | Đường kính bu lông | Số lỗ bu lông | Độ dày mặt bích | ||
3/8 | DN10 | 50 | 60 | 14 | 4 | 14 |
1/2 | DN15 | 59 | 65 | 14 | 4 | 14 |
3/4 | DN20 | 105 | 75 | 14 | 4 | 16 |
1 | DN25 | 115 | 85 | 14 | 4 | 16 |
1¼ | DN32 | 140 | 100 | 18 | 4 | 18 |
1½ | DN40 | 150 | 110 | 18 | 4 | 18 |
2 | DN50 | 165 | 125 | 18 | 4 | 20 |
2½ | DN65 | 185 | 145 | 18 | 4 | 20 |
3 | DN80 | 200 | 160 | 18 | số 8 | 20 |
3½ | DN100 | 220 | 180 | 18 | số 8 | 22 |
4 | DN125 | 250 | 210 | 18 | số 8 | 22 |
5 | DN150 | 285 | 240 | 22 | số 8 | 24 |
6 | DN200 | 340 | 295 | 22 | số 8 | 24 |
số 8 | DN250 | 395 | 350 | 22 | 12 | 26 |
10 | DN300 | 445 | 400 | 22 | 12 | 28 |
12 | DN350 | 505 | 460 | 22 | 16 | 30 |
14 | DN400 | 565 | 515 | 26 | 16 | 32 |
16 | DN450 | 615 | 565 | 26 | 20 | 35 |
18 | DN500 | 670 | 620 | 26 | 20 | 38 |
20 | DN600 | 780 | 725 | 26 | 20 | 42 |
a.Gói túi bong bóng nhựa b. Gói túi vải c. Túi nhỏ d.Tùy chỉnh.
Nhà máy thép phẳng của chúng tôi có khả năng sản xuất cao, thời gian giao hàng là 45 ngày đối với số lượng ít, hoặc nếu bạn gấp, chúng tôi có thể sắp xếp và đáp ứng ngày vận chuyển của bạn.
