Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Mặt bích hàn mông | Tiêu chuẩn: | GB / ANSI / JIS / DIN |
|---|---|---|---|
| Độ dày: | 12mm-58mm | Đường kính ngoài: | 14-2020mm |
| Đường kính trong: | 15-2024mm | Chủ đề: | M10-M27 |
| Làm nổi bật: | Mặt bích hàn nút OD 14MM,Mặt bích hàn mông độ dày 58mm,Mặt bích hàn mông ren M27 |
||

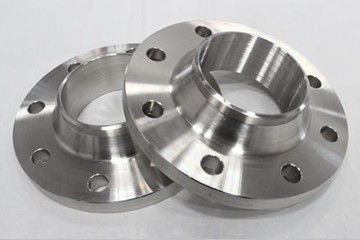

Mặt bích hàn mông là một loại phụ kiện đường ống, dùng để chỉ mặt bích có cổ và ống chuyển tiếp và kết nối hàn đối đầu với ống.Nó không dễ biến dạng, được niêm phong tốt và được sử dụng rộng rãi.Nó có các yêu cầu về độ cứng và độ đàn hồi tương ứng và quá trình chuyển đổi mỏng hàn đối đầu hợp lý.Khoảng cách giữa mối hàn và bề mặt mối nối lớn, bề mặt mối nối không bị biến dạng nhiệt độ hàn.
Mặt bích hàn đối đầu sử dụng cấu trúc miệng ống tương đối phức tạp, phù hợp với đường ống có áp suất hoặc nhiệt độ dao động lớn hoặc nhiệt độ cao, áp suất cao và nhiệt độ thấp.Nó thường được sử dụng để kết nối đường ống và van có PN lớn hơn 2,5MPa, và cũng được sử dụng cho đường ống vận chuyển phương tiện đắt tiền, dễ cháy và nổ.
Đường kính ngoài mặt bích: 75mm-2190mm
Đường kính của vòng tròn tâm lỗ bu lông: 50 mm --- 2130 mm
Đường kính lỗ bu lông: 11mm-30mm
Số lỗ bu lông: 4-48
Chủ đề: m10-m27
Độ dày mặt bích: 12mm-58mm
Đường kính ngoài của ống: a (17,2-2032mm) B (14-2020mm)
Đường kính mặt trong: a (18-2036mm) B (15-2024mm)
Trọng lượng lý thuyết của mặt bích: 0,36kg-234,6kg (DN 1800)
1. Thép carbon và thép không gỉ Austenit rèn với áp suất danh nghĩa PN 0,25mp-1,0mpa cho mặt bích hàn đối đầu.Được phép rèn cấp I.
2. Ngoài các quy định sau, rèn có áp suất danh nghĩa PN từ 1,6mpa-6,3mpa phải đáp ứng các yêu cầu của cấp II trở lên.
3. Nếu một trong các điều kiện sau được đáp ứng, nó sẽ đáp ứng các yêu cầu của III và Forgings:
(1) Rèn mặt bích với áp suất danh nghĩa PN ≥ 10.0MPa;
(2) Rèn thép molypden crom với áp suất danh nghĩa PN> 4.0Mpa;
(3) Rèn thép Ferritic với áp suất danh nghĩa PN> 1,6Mpa và nhiệt độ làm việc ≤ - 20 ℃.
Mặt bích thép không gỉ Bảng thông số kỹ thuật mặt bích hàn như dưới đây:
| Mặt bích hàn mông | |||||||||||||||||
| DN | Đường kính ngoài của ống thép | Kích thước kết nối | Độ dày mặt bích | Đường kính bên trong của mặt bích B1 |
Ổ cắm | Cổ bích | Chiều cao | Trọng lượng lý thuyết | |||||||||
| Đường kính ngoài mặt bích | Đường kính của vòng tròn tâm lỗ bu lông | Đường kính lỗ bu lông | Số lỗ bu lông | sợi chỉ | B2 | U | N | R | |||||||||
| A | B | A | B | A | B | ||||||||||||
| 10 | 17,2 | 14 | 100 | 70 | 14 | 4 | M12 | 20 | 11,5 | 9 | 18 | 15 | 9 | 34 | 3 | 26 | 1,14 |
| 15 | 21.3 | 18 | 105 | 75 | 14 | 4 | M12 | 20 | 16 | 12 | 22 | 19 | 10 | 38 | 3 | 26 | 1,26 |
| 20 | 26,9 | 25 | 130 | 90 | 18 | 4 | M16 | 20 | 21 | 19 | 27,5 | 26 | 11 | 48 | 4 | 29 | 1,93 |
| 25 | 33,7 | 32 | 140 | 100 | 18 | 4 | M16 | 24 | 26,5 | 26 | 34,5 | 33 | 13 | 52 | 4 | 32 | 2,43 |
| 32 | 42.4 | 38 | 155 | 110 | 22 | 4 | M20 | 24 | 35 | 30 | 43,5 | 39 | 14 | 64 | 5 | 32 | 3,17 |
| 40 | 48.3 | 45 | 170 | 125 | 22 | 4 | M20 | 26 | 41 | 37 | 49,5 | 46 | 16 | 74 | 5 | 34 | 3,88 |
| 50 | 60.3 | 57 | 180 | 135 | 22 | 4 | M20 | 26 | 52 | 49 | 61,5 | 59 | 17 | 86 | 5 | 38 | 4,61 |
a.Gói túi bong bóng nhựa b. Gói túi vải c. Túi nhỏ d.Tùy chỉnh.
Nhà máy thép phẳng của chúng tôi có khả năng sản xuất cao, thời gian giao hàng là 30 ngày đối với số lượng ít, hoặc nếu bạn gấp, chúng tôi có thể sắp xếp và đáp ứng ngày vận chuyển của bạn.
