Thông tin chi tiết sản phẩm:
|

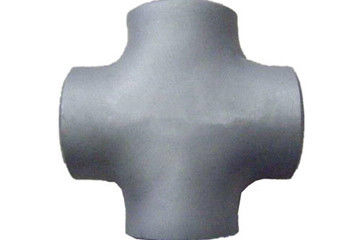

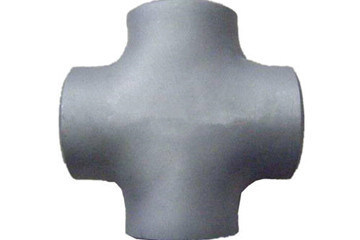

| Tên sản phẩm: | Chữ thập thép carbon | Vật chất: | Thép carbon |
|---|---|---|---|
| Tiêu chuẩn: | GB / ANSI / JIS / DIN | Kết nối: | Hàn |
| Kích thước: | 1/2 "-48" (DN15-DN1200) | Ứng dụng: | Kết nối đường ống |
| Điểm nổi bật: | Phụ kiện buttweld bằng thép carbon chéo,Phụ kiện buttweld bằng thép carbon DN1200,Phụ kiện buttweld bằng thép carbon 48 " |
||
Chữ thập hàn mông là một loại phụ kiện ống thép được hình thành bằng cách ép nóng hoặc rèn.Hình thức kết nối của nó là hàn trực tiếp chữ thập với ống thép.Các tiêu chuẩn sản xuất chính của chữ thập hàn giáp là GB / t12459, GB / T13401, ASME b16.9, sh3408, sh3409, Hg / t21635, Hg / t21631, Sy / t0510.
Mông hàn chéo có thể được chia thành đường kính bằng nhau và đường kính giảm.Đầu vòi có đường kính chéo bằng nhau có cùng kích thước;Kích thước ống nối ống chính của ống giảm chéo là như nhau, trong khi kích thước vòi của ống nhánh nhỏ hơn kích thước của ống chính.
Mông hàn chữ thập là một loại phụ kiện ống được sử dụng tại các nhánh đường ống.Đối với sản xuất ống liền mạch hàn giáp chéo, có hai quy trình thường được sử dụng: ép phồng thủy lực và ép nóng.
Tiêu chuẩn: GB / ANSI / JIS / DIN
Kích thước: 1/2 "-48" (DN15-DN1200)
Ứng dụng: Kết nối đường ống
Do việc áp dụng chữ thập hàn đối đầu được ép nóng, trọng tải của thiết bị cần thiết để tạo hình vật liệu được giảm xuống.Chữ thập hàn đối đầu ép nóng có khả năng thích ứng rộng với vật liệu, phù hợp với thép cacbon thấp và các vật liệu khác;đặc biệt đối với đường kính lớn và thành ống dày, quá trình hình thành này thường được áp dụng.
1. Thép cacbon, thép đúc, thép hợp kim, thép không gỉ, đồng, hợp kim nhôm, nhựa, argon rửa trôi, PPC, v.v.
2. Theo phương pháp sản xuất, nó có thể được chia thành kích, ép, rèn, đúc, v.v.
3. Theo tiêu chuẩn sản xuất, nó có thể được chia thành tiêu chuẩn quốc gia, tiêu chuẩn điện, tiêu chuẩn nước, tiêu chuẩn Mỹ, tiêu chuẩn Đức, tiêu chuẩn Nhật Bản, tiêu chuẩn Nga, v.v.
Thép carbon Buttweld Phụ kiện thép carbon chéo bảng thông số kỹ thuật như sau:
| Đường kính danh nghĩa | Đường kính ngoài | Center to End | |||||
| D1 | D2 | ||||||
| DN | NPS | Dòng A | Dòng B | Dòng A | Dòng B | C | M |
| 15x15x15 | 1 / 2x1 / 2x1 / 2 | 21.3 | 18 | 21.3 | 18 | 25 | 25 |
| 15x15x10 | 1 / 2x1 / 2x3 / 8 | 21.3 | 18 | 17.3 | 14 | 25 | 25 |
| 15x15x8 | 1 / 2x1 / 2x1 / 4 | 21.3 | 18 | 13,7 | 10 | 25 | 25 |
| 20x20x20 | 3/4 x 3/4 x 3/4 | 26,9 | 25 | 26,9 | 25 | 29 | 29 |
| 20x20x15 | 3/4 x 3/4 x 1/2 | 26,9 | 25 | 21.3 | 18 | 29 | 29 |
| 20x20x10 | 3/4 x 3/4 x 3/8 | 26,9 | 25 | 17.3 | 14 | 29 | 29 |
| 25x25x25 | 1x1x1 | 33,7 | 32 | 33,7 | 32 | 38 | 38 |
| 25x25x20 | 1x 1x3 / 4 | 33,7 | 32 | 26,9 | 25 | 38 | 38 |
| 25x25x15 | 1x1x1 / 2 | 33,7 | 32 | 21.3 | 18 | 38 | 38 |
| 32x32x32 | 1.1 / 4x1.1 / 4x1.1 / 4 | 42.4 | 38 | 42.4 | 38 | 48 | 48 |
| 32x32x25 | 1,1 / 4x1,1 / 4x1 | 42.4 | 38 | 33,7 | 32 | 48 | 48 |
| 32x32x20 | 1.1 / 4x1.1 / 4x3 / 4 | 42.4 | 38 | 26,9 | 25 | 48 | 48 |
| 32x32x15 | 1,1 / 4x1,1 / 4x1 / 2 | 42.4 | 38 | 21.3 | 18 | 48 | 48 |
| 40x40x40 | 1.1 / 2x1.1 / 2x1.1 / 2 | 48.3 | 45 | 48.3 | 45 | 57 | 57 |
| 40x40x32 | 1.1 / 2x1.1 / 2x1.1 / 4 | 48.3 | 45 | 42.4 | 38 | 57 | 57 |
| 40x40x25 | 1.1 / 2x1.1 / 2x1 | 48.3 | 45 | 33,7 | 32 | 57 | 57 |
| 40x40x20 | 1.1 / 2x1.1 / 2x3 / 4 | 48.3 | 45 | 26,9 | 25 | 57 | 57 |
| 40x40x15 | 1.1 / 2x1.1 / 2x1 / 2 | 48.3 | 45 | 21.3 | 18 | 57 | 57 |
| 50x50x50 | 2x2x2 | 60.3 | 57 | 60.3 | 57 | 64 | 64 |
| 50x50x40 | 2x2x1,1 / 2 | 60.3 | 57 | 48.3 | 45 | 64 | 60 |
| 50x50x32 | 2x2x1,1 / 4 | 60.3 | 57 | 42.4 | 38 | 64 | 57 |
| 50x50x25 | 2x2x1 | 60.3 | 57 | 33,7 | 32 | 64 | 51 |
| 50x50x20 | 2x2x3 / 4 | 60.3 | 57 | 26,9 | 25 | 64 | 44 |
a.Gói túi bong bóng nhựa b. Gói túi vải c. Túi nhỏ d.Tùy chỉnh.
Nhà máy thép phẳng của chúng tôi có khả năng sản xuất cao, thời gian giao hàng là 25 ngày đối với số lượng ít, hoặc nếu bạn gấp, chúng tôi có thể sắp xếp và đáp ứng ngày vận chuyển của bạn.
