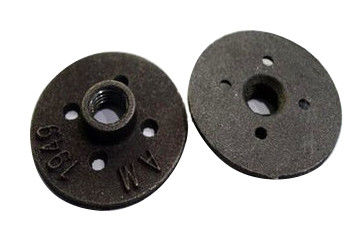

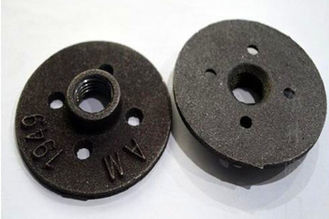

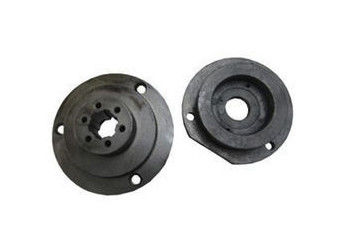

Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm:: | Mặt bích sắt dễ uốn | Kích thước:: | Kích thước đầy đủ |
|---|---|---|---|
| Tiêu chuẩn:: | GB / ANSI / JIS / DIN | Vật chất:: | Sắt dễ uốn |
| Kỹ thuật: | Dập và hàn | Kết nối: | Mặt bích |
| Làm nổi bật: | Phụ kiện sắt dễ uốn,phụ kiện bằng sắt dễ uốn |
||
Sắt dễ uốn là một loại vật liệu gang có độ bền cao được phát triển vào những năm 1950.Tính chất toàn diện của nó gần với thép.Dựa trên tính chất tuyệt vời của nó.Nó đã được sử dụng thành công để đúc một số bộ phận với ứng suất phức tạp, độ bền cao, độ dẻo dai và khả năng chống mòn.
Sắt dễ uốn đã phát triển nhanh chóng thành một vật liệu gang được sử dụng rộng rãi bên cạnh gang xám.Cái gọi là "sắt cho thép" chủ yếu đề cập đến sắt dễ uốn.Than chì hình cầu thu được bằng cách xử lý hình cầu và tiêm chủng, giúp cải thiện hiệu quả các tính chất cơ học của gang.Đặc biệt là độ dẻo và độ dẻo dai, để có được cường độ cao hơn thép carbon.
Mặt bích, còn được gọi là mặt bích hoặc mặt bích, là phần kết nối trục và trục, được sử dụng để kết nối giữa các đầu ống.Nó cũng được sử dụng cho mặt bích trên đầu vào và đầu ra của thiết bị, được sử dụng cho kết nối giữa hai thiết bị. Có các lỗ trên mặt bích, các bu lông làm cho hai mặt bích được kết nối chặt chẽ, và mặt bích được bịt kín bằng miếng đệm.
Tiêu chuẩn: GB / ANSI / JIS / DIN
Chất liệu: Sắt dễ uốn
Kỹ thuật: Dập và hàn
Phụ kiện ống sắt dễ uốn với mặt bích sắt dễ uốn nối ống sắt dễ uốn. Mặt bích ba chiều có một ống chính và một ống nhánh vuông góc với ống chính ở một bên của ống chính và được nối với ống chính. Một van được bố trí ở góc giao của hướng ra của ống chính và hướng ra của ống nhánh.Một mảnh van tròn được bố trí trên van.
Các mảnh van là trong cấu trúc niêm phong lẫn nhau với các bức tường bên trong của khoang ống trong trạng thái đóng của khoang ống.Mặt bích sắt dễ uốn giúp đơn giản hóa việc thiết lập đường ống, tiết kiệm tiêu thụ các bộ phận đường ống, tạo điều kiện cho hoạt động, tạo điều kiện cho việc duy trì nhánh đường ống và cung cấp cho từng nhánh theo từng giai đoạn.
Ngoài chức năng truyền thống, mặt bích sắt dễ uốn còn có chức năng như một van trạm đôi.Một trong những đầu ra của ống chính và ống nhánh có thể được chọn tùy ý là đóng và cái còn lại là trạng thái làm việc trơn tru.Mô hình tiện ích cũng có thể tùy ý điều chỉnh tỷ lệ lưu lượng của ống chính và đầu ra của ống nhánh, miễn là có thể điều chỉnh góc của mảnh van trong khoang ống.
Ổ cắm và ống nối của ống sắt dễ uốn phải được cắt bỏ, và sau đó xử lý các sợi bên ngoài của lỗ ống ở cả hai đầu của ống phải được xử lý. Chiều dài ren phải là 3 mm và chiều dài ren phải dày hơn 3 mm so với mặt bích gang.
Đối với mỗi xử lý của một đường ống, hai luồng bên trong của mặt bích gang phải được xử lý. Sau khi đường ống và mặt bích hỗ trợ được xử lý, mặt bích và đường ống sẽ được kết nối thử nghiệm. Yêu cầu rằng mặt bích và ren ống phải được khớp tốt và xoay linh hoạt mà không bị lỏng lẻo.
Sau khi ống được xử lý được kết nối với mặt bích đã xử lý (với ren trong), một đầu của ống sẽ lộ ra mặt bích trong khoảng 3 mm.Sau khi kết nối mặt bích được hoàn thành, khớp mông của đường ống phải được thực hiện. Trong khớp nối mông, một miếng đệm cao su phải được thêm vào tại khớp nối ống và phải đảm bảo một đường ngang của hai đường ống được kết nối.
Mặt bích sắt dễ uốn được sản xuất theo quy trình EPC, với chu kỳ sản xuất ngắn, độ chính xác cao, lớp lót xi măng, phun sơn kẽm chống ăn mòn và nhựa đường chống ăn mòn, chống ăn mòn và tuổi thọ dài. Lớp lót là vữa xi măng và xi măng Portland.
Nó được phủ bằng kẽm kim loại và sơn nhựa đường. Theo tiêu chuẩn ISO2531, áp suất là PN16. Chất liệu: sắt nốt, khối lượng lớn, trọng lượng nhẹ, độ dẻo tốt và độ dẻo dai.
Bảng dữ liệu kỹ thuật phụ kiện bằng sắt có mặt bích bằng thép đen như sau:
| inch | Đường kính danh nghĩa | 10kg = l.0MPa | Đường kính danh nghĩa | 16kg = l.6MPa | ||||||||
| đường kính ngoài | Khoảng cách lỗ bu lông | Đường kính bu lông | Số lỗ bu lông | Độ dày mặt bích | đường kính ngoài | Khoảng cách lỗ bu lông | Đường kính bu lông | Số lỗ bu lông | Độ dày mặt bích | |||
| 3/8 | DN10 | 50 | 60 | 14 | 4 | 14 | DN10 | 90 | 60 | 14 | 4 | 14 |
| 1/2 | DN15 | 59 | 65 | 14 | 4 | 14 | DN15 | 95 | 65 | 14 | 4 | 14 |
| 3/4 | DN20 | 105 | 75 | 14 | 4 | 16 | DN20 | 105 | 75 | 14 | 4 | 16 |
| 1 | DN25 | 115 | 85 | 14 | 4 | 16 | DN25 | 115 | 85 | 14 | 4 | 16 |
| 1¼ | DN32 | 140 | 100 | 18 | 4 | 18 | DN32 | 140 | 100 | 18 | 4 | 18 |
| 1½ | DN40 | 150 | 110 | 18 | 4 | 18 | DN40 | 150 | 110 | 18 | 4 | 18 |
| 2 | DN50 | 165 | 125 | 18 | 4 | 20 | DN50 | 165 | 125 | 18 | 4 | 20 |
| 2½ | DN65 | 185 | 145 | 18 | 4 | 20 | DN65 | 185 | 145 | 18 | 4 | 20 |
| 3 | DN80 | 200 | 160 | 18 | số 8 | 20 | DN80 | 200 | 160 | 18 | số 8 | 20 |
| 3½ | DN100 | 220 | 180 | 18 | số 8 | 22 | DN100 | 220 | 180 | 18 | số 8 | 22 |
| 4 | DN125 | 250 | 210 | 18 | số 8 | 22 | DN125 | 250 | 210 | 18 | số 8 | 22 |
| 5 | DN150 | 285 | 240 | 22 | số 8 | 24 | DN150 | 285 | 240 | 22 | số 8 | 24 |
| 6 | DN200 | 340 | 295 | 22 | số 8 | 24 | DN200 | 340 | 295 | 22 | số 8 | 26 |
| số 8 | DN250 | 395 | 350 | 22 | 12 | 26 | DN250 | 405 | 355 | 26 | 12 | 29 |
| 10 | DN300 | 445 | 400 | 22 | 12 | 28 | DN300 | 460 | 410 | 26 | 12 | 32 |
| 12 | DN350 | 505 | 460 | 22 | 16 | 30 | DN350 | 520 | 470 | 26 | 16 | 35 |
| 14 | DN400 | 567 | 515 | 26 | 16 | 32 | DN400 | 580 | 525 | 30 | 16 | 38 |
| 16 | DN450 | 615 | 567 | 26 | 20 | 35 | DN450 | 640 | 585 | 30 | 20 | 42 |
| 18 | DN500 | 670 | 620 | 26 | 20 | 38 | DN500 | 715 | 650 | 33 | 20 | 46 |
| 20 | DN600 | 780 | 725 | 26 | 20 | 42 | DN600 | 840 | 770 | 36 | 20 | 52 |
a.Gói túi bong bóng nhựa b. Gói túi đựng c.Pallet d.Tùy chỉnh.
Nhà máy sản xuất thép phẳng của chúng tôi có khả năng sản xuất cao, thời gian giao hàng là 45 ngày với số lượng nhỏ hoặc nếu bạn vội vàng vì điều đó, chúng tôi có thể sắp xếp và đáp ứng ngày giao hàng của bạn.
