Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm:: | Mặt bích hàn cổ | Tiêu chuẩn:: | GB / ANSI / JIS / DIN |
|---|---|---|---|
| Chủ đề: | M10-M27 | Mặt bích đường kính: | 75mm-2190mm |
| Ứng dụng: | Công nghiệp, Dầu khí | Sức ép: | Class150 / 300/600/9001500/2500 |
| Điểm nổi bật: | cs hàn cổ mặt bích ống,cs mặt phẳng hàn mặt bích cổ |
||

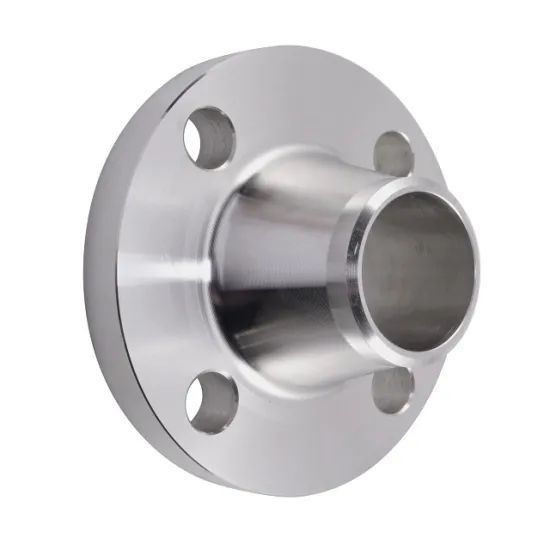

Mặt bích hàn có cổ là loại phụ kiện nối ống, là loại mặt bích có cổ và chuyển tiếp của ống tròn và mối nối hàn đối đầu với ống. Mặt bích hàn đối đầu không dễ biến dạng, kín tốt, được sử dụng rộng rãi, với các yêu cầu về độ cứng và đàn hồi tương ứng và quá trình chuyển đổi mỏng hàn đối đầu hợp lý.Khoảng cách giữa mối hàn và bề mặt mối nối lớn, bề mặt mối nối không bị biến dạng nhiệt độ hàn.
Mặt bích hàn đối đầu cổ thuộc loại mặt bích tích phân. Do cấu trúc chuyển tiếp và kết nối hàn đối đầu của cổ côn, độ bền và độ cứng của mặt bích được tăng cường, và hiệu suất làm kín tốt hơn so với mặt bích hàn phẳng.Nhược điểm là cần chế tạo bằng phương pháp rèn, tiêu tốn nhiều nguyên vật liệu và tốn nhiều chi phí chế tạo.
1. Nó phù hợp với áp suất cao, nhiệt độ cao hoặc yêu cầu niêm phong cao.
2. Mặt bích hàn mông nói chung được làm bằng quá trình rèn hoặc rèn.
.Khi thép tấm hoặc thép hình được sử dụng để sản xuất, phải đáp ứng các yêu cầu sau:
(1) mặt bích hàn đối đầu phải được phát hiện khuyết tật siêu âm mà không có khuyết tật cán;
(2) nó phải được cắt thành các dải dọc theo hướng cán của thép, uốn cong và hàn đối đầu thành một vòng, và bề mặt của thép sẽ tạo thành một bề mặt hình trụ của vòng.Tấm thép không được gia công trực tiếp vào mặt bích hàn đối đầu;
(3) mối hàn giáp mép của vòng phải là mối hàn xuyên thấu hoàn toàn;
(4) mối hàn giáp mép của vòng phải được xử lý nhiệt sau hàn và phải được phát hiện lỗ hổng bằng tia hoặc siêu âm 100%, và việc phát hiện tia phải đáp ứng các tiêu chuẩn và việc phát hiện bằng siêu âm phải đáp ứng các yêu cầu quốc gia.
1. Áp suất danh nghĩa khác nhau: áp suất danh định của mặt bích hàn phẳng có cổ là 0,6-4,0mpa, trong khi áp suất danh định của mặt bích hàn phẳng có cổ là 1-25mpa.
2.Trước đây, mức áp suất áp dụng của mặt bích hàn phẳng có cổ thấp hơn.
3. Phương pháp kết nối khác nhau: sự khác biệt lớn nhất giữa mặt bích hàn phẳng cổ và mặt bích hàn giáp cổ về cấu trúc nằm ở phương pháp kết nối giữa đầu phun và mặt bích.
4. Nói chung, mặt bích hàn phẳng cổ là kết nối phi lê giữa đầu phun và mặt bích, trong khi mặt bích hàn giáp cổ là mối nối đối đầu giữa mặt bích và đầu phun.
Bảng dữ liệu mặt bích thép carbon cổ trụ có kích thước đầy đủ
| Mặt bích thép hàn đối đầu | ||||||||||||
| Kích thước danh nghĩa | Kích thước kết nối | Độ dày mặt bích | Cổ bích | Chiều cao mặt bích | ||||||||
| Đường kính mặt bích | Đường kính lỗ trung tâm | Đường kính lỗ bu lông | Số lượng lỗ bu lông | Chớp | n | NS | NS | NS | ||||
| DN | MỘT | NS | ||||||||||
| 10 | 90 | 60 | 14 | 4 | M12 | 16 | 28 | 28 | 1,8 | 6 | 4 | 35 |
| 15 | 95 | 65 | 14 | 4 | M12 | 16 | 32 | 32 | 2.0 | 6 | 4 | 38 |
| 20 | ] 05 | 75 | 14 | 4 | M12 | 18 | 40 | 40 | 2.3 | 6 | 4 | 40 |
| 25 | 115 | 85 | 14 | 4 | M12 | 18 | 46 | 46 | 2,6 | 6 | 4 | 40 |
| 32 | 140 | 100 | 18 | 4 | M16 | 18 | 56 | 56 | 2,6 | 6 | 6 | 42 |
| 40 | 150 | 110 | 18 | 4 | M16 | 18 | 64 | 64 | 2,6 | 7 | 6 | 45 |
| 50 | 165 | 125 | 18 | 4 | M16 | 18 | 74 | 74 | 2,9 | số 8 | 5 | 45 |
| 65 | 185 | 145 | 18 | số 8 | M16 | 18 | 92 | 92 | 2,9 | 10 | 6 | 45 |
1. Các dạng mối hàn khác nhau: mối hàn phẳng không thể được phóng xạ, trong khi mối hàn giáp mép có thể.
2. Dạng đường hàn giữa ống với mặt bích hàn phẳng cổ và mặt bích là mối hàn phi lê, còn dạng đường hàn giữa mặt bích với kiểu hàn phẳng cổ và ống là mối hàn chu vi.
3. Hình thức hàn phẳng là mối hàn hai miếng và hình thức hàn đối đầu là một mối hàn có chu vi đối đầu.
4. Vật liệu khác nhau: Vật liệu của mặt bích hàn có cổ được gia công từ thép tấm thường có độ dày đáp ứng yêu cầu, còn vật liệu của mặt bích hàn có cổ phần lớn được gia công từ các chi tiết thép rèn.
1, Mặt bích hàn đối đầu không dễ biến dạng, kín tốt và được sử dụng rộng rãi.
2, Nó có các yêu cầu về độ cứng và độ đàn hồi tương ứng và quá trình chuyển đổi mỏng hàn đối đầu hợp lý.
3, Khoảng cách giữa mối hàn và bề mặt mối nối lớn, bề mặt mối nối không bị biến dạng nhiệt độ hàn.
4, Nó sử dụng cấu trúc hình sừng tương đối phức tạp, phù hợp với đường ống có áp suất hoặc nhiệt độ dao động lớn hoặc đường ống có nhiệt độ cao, áp suất cao và nhiệt độ thấp.
5, Nó thường được sử dụng cho các đường ống có PN lớn hơn 2,5MPa Kết nối đường ống và van;cũng được sử dụng để vận chuyển đường ống dẫn phương tiện đắt tiền, dễ cháy và nổ.
Một.Gói túi bong bóng nhựa b. Gói túi vải c. Túi nhỏ d.Tùy chỉnh
Nhà máy sản xuất Mặt bích thép carbon cổ trụ đủ kích thước của chúng tôi có khả năng sản xuất cao, thời gian giao hàng là 45 ngày đối với số lượng nhỏ, hoặc nếu bạn gấp, chúng tôi có thể sắp xếp và đáp ứng ngày vận chuyển của bạn.
