Thông tin chi tiết sản phẩm:
|
Tên sản phẩm:: | Phụ kiện ống hợp kim | Kích thước:: | Kích thước đầy đủ |
---|---|---|---|
Phân loại: | Khớp, khuỷu tay, tees, vv | Công nghệ:: | đẩy, nhấn, rèn, đúc, vv |
Ứng dụng: | Kết nối đường ống, khí đốt, dầu | Đóng gói: | Vỏ gỗ |
Làm nổi bật: | Phụ kiện ống hợp kim A234 Wp1,Phụ kiện ống hợp kim A234 Wp11 |
Khuỷu tay hợp kim là một thuật ngữ chung cho một loạt các khuỷu tay.Nó được sử dụng để kết nối hai ống có cùng đường kính danh nghĩa để làm cho ống quay ở góc 90 ° hoặc các góc khác.Vật liệu hợp kim khuỷu tay là khác nhau và được sử dụng rộng rãi.
Khuỷu tay bằng hợp kim đồng phổ biến là phổ biến trong ống nước nói chung, nhưng với sự cải thiện mức sống, nhiều ống nước sử dụng khuỷu tay bằng thép không gỉ.
Khuỷu tay hợp kim làm bằng thép mangan thường được sử dụng trong đường ống bê tông, đường ống bùn và các đường ống khác với mức tiêu thụ nghiêm trọng vì hiệu suất tuyệt vời của tác động chịu lực, đùn và mài mòn vật liệu.Khuỷu tay hợp kim thép mangan cao được sử dụng trong đường ống với dòng chảy chất lỏng mạnh và tác động mạnh.Khuỷu tay hợp kim thép niken thường được sử dụng trong đường ống nhiệt độ bình thường với nồng độ axit oxy hóa cao (axit nitric, axit sulfuric).
1.Nhưng nó sẽ bị ăn mòn nghiêm trọng trong đường ống với axit khử (axit clohydric, axit sunfuric loãng, v.v.), trừ khi nồng độ axit clohydric rất thấp.
2, Khuỷu tay hợp kim martensitic có độ bền nhiệt độ cao hơn, chống oxy hóa và chống ăn mòn hơi nước dưới 650oC, nhưng khả năng hàn của nó kém.
3. Do đó, nó thường được sử dụng trong đường ống hơi nước nhiệt độ cao và đường ống dẫn khí nước.
4. Quá trình sản xuất khuỷu tay hợp kim có thể được chia thành hình đẩy nóng và hình thành dập.
5. Quá trình tạo hình đẩy nóng của khuỷu tay hợp kim là một quá trình trong đó vỏ trống trên khuôn di chuyển về phía trước dưới lực đẩy của máy đẩy, và được làm nóng, mở rộng và uốn cong trong quá trình.
6. Đặc điểm của hình thành đẩy nóng là xác định đường kính của ống trống theo quy luật rằng thể tích trước và sau biến dạng dẻo của vật liệu kim loại là không đổi.
7. Đường kính của ống trống nhỏ hơn đường kính khuỷu tay.Quá trình biến dạng của phôi được điều khiển bởi lõi chết.
1. Kim loại nén tại vòng cung bên trong chảy và bù vào các phần khác bị loãng do sự giãn nở, để có được khuỷu tay với độ dày thành đồng đều.
2. Tạo hình đẩy nóng có các đặc điểm về ngoại hình đẹp, độ dày thành đồng đều và hoạt động liên tục, phù hợp cho sản xuất hàng loạt.
3. Do đó, nó đã trở thành phương pháp tạo hình chính của khuỷu tay thép và thép hợp kim, và nó cũng được sử dụng trong việc hình thành một số thông số kỹ thuật của khuỷu tay bằng thép không gỉ.
4. Dập khuỷu tay là quá trình hình thành đầu tiên được sử dụng trong sản xuất hàng loạt khuỷu tay liền mạch.
5. Nó đã được thay thế bằng cách đẩy nóng hoặc các quá trình hình thành khác trong sản xuất các thông số kỹ thuật khuỷu tay thông thường.
1. Tuy nhiên, nó vẫn được sử dụng trong một số thông số kỹ thuật khuỷu tay do các yêu cầu đặc biệt như số lượng sản xuất nhỏ, độ dày tường quá dày hoặc quá mỏng.
2. Trống ống bằng với đường kính ngoài của khuỷu tay được sử dụng để dập khuỷu tay, và máy ép được sử dụng để ấn trực tiếp khuỷu tay trong khuôn.
3. So với quá trình đẩy nóng, chất lượng xuất hiện của quá trình dập không tốt như trước;vòng cung ngoài của khuỷu tay dập ở trạng thái vẽ trong quá trình tạo hình.
4. Và không có thêm kim loại trong các bộ phận khác để bù, do đó độ dày thành ở vòng cung ngoài mỏng hơn khoảng 10%.
5. Tuy nhiên, do đặc điểm của sản xuất một mảnh và chi phí thấp, công nghệ dập khuỷu tay chủ yếu được sử dụng trong sản xuất lô nhỏ và khuỷu tay tường dày.

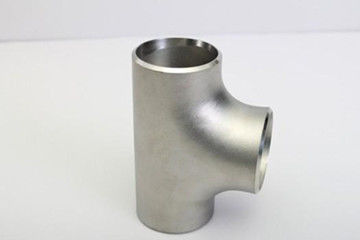

Bảng kết nối Phụ kiện ống thép hợp kim A234 Wp5 Wp9 Wp11
Kích thước cơ bản của khuỷu tay, tee, chéo và mặt bích | |||||||||
Đường kính danh nghĩa | D mm |
Áp suất định mức | Kích thước cơ bản | ||||||
Khuỷu tay GCPQT01 90 ° | Khuỷu tay GCPQT02 45 ° | Tee GCPQT03 | GCPQT05 chéo | GCPQT08 mặt bích |
|||||
L | L | L | L | Làm | L | ||||
50 | 57 | 2,5 | 84 | 55 | 84 | 84 | 125 | 65 | 4-Φ18 |
50 | 60 | 84 | 55 | 84 | 84 | 125 | 65 | 4-Φ18 | |
65 | 76 | 90 | 60 | 90 | 90 | 145 | 65 | 4-Φ18 | |
80 | 89 | 94 | 65 | 94 | 94 | 160 | 65 | số 8-Φ18 | |
100 | 108 | 104 | 80 | 104 | 104 | 180 | 70 | số 8-Φ18 | |
100 | 114 | 104 | 80 | 104 | 104 | 180 | 70 | số 8-Φ18 | |
125 | 133 | 122 | 90 | 122 | 122 | 210 | 70 | số 8-Φ18 | |
125 | 140 | 122 | 90 | 122 | 122 | 210 | 70 | số 8-Φ18 | |
150 | 159 | 142 | 95 | 142 | 142 | 240 | 70 | số 8-Φ22 | |
150 | 165 | 142 | 95 | 142 | 142 | 240 | 70 | 8 -22 | |
150 | 168 | 142 | S5 | 142 | 142 | 240 | 70 | 8 -22 | |
200 | 219 | 179 | 124 | 179 | 179 | 295 | 80 | 12-222 | |
250 | 273 | 215 | 144 | 215 | 215 | 355 | 85 | 12 -25 | |
300 | 325 | 245 | 147 | 245 | 245 | 410 | 90 | 12 -25 | |
350 | 377 | 1.6 | 353 | 147 | 304 | 304 | 470 | 100 | 16 -25 |
400 | 426 | 405 | 168 | 328 | 328 | 525 | 110 | 16 -30 | |
450 | 480 | 457 | 190 | 359 | 359 | 585 | 115 | 20 -30 | |
500 | 530 | 508 | 210 | 387 | 387 | 650 | 125 | 20 -34 | |
600 | 630 | 610 | 253 | 441 | 441 | 770 | 135 | 20 -41 |
1. ASTM a234 Wp1 wp5 wp9 wp11 wp22 A420 wpl6 wpl3 a860 whpy42 / 52/60/65/70/80/100 bằng vật liệu.
2. Nó có thể được chia thành đẩy, nhấn, rèn, đúc, vv
3. Tiêu chuẩn sản xuất có thể được chia thành tiêu chuẩn quốc gia, tiêu chuẩn điện, tiêu chuẩn nước, tiêu chuẩn Mỹ, tiêu chuẩn Đức, tiêu chuẩn Nhật Bản, tiêu chuẩn Nga, v.v.
4. Theo bán kính cong của nó, nó có thể được chia thành khuỷu tay bán kính dài và khuỷu tay bán kính ngắn.Khuỷu tay bán kính dài là đường kính ngoài của ống có bán kính cong bằng 1,5 lần, nghĩa là r = 1,5D.
5. Khuỷu tay bán kính ngắn có nghĩa là bán kính cong của nó bằng với đường kính ngoài của ống, nghĩa là r = 1,0D.
1, Có nhiều loại khuỷu tay hợp kim, có thể được sử dụng rộng rãi trong vận chuyển bột điện, vận chuyển tro, khử lưu huỳnh và ống khói, hệ thống vận chuyển và rửa mìn.
2, Nó có thể được sử dụng trong hệ thống rửa than, vận chuyển bột lò luyện kim, loại bỏ bụi, xả xỉ, hệ thống loại bỏ tro và nitơ, nạo vét tàu và hệ thống bơm cát.
3, Và cũng có thể được sử dụng trong vận chuyển tro nhà máy xi măng, miệng lò, hệ thống silo và máng, dầu khí, công nghiệp hóa chất, luyện kim và công nghiệp tàu thủy.
4, Chẳng hạn như vận chuyển, làm giấy, năng lượng điện, dược phẩm, xử lý nước, sợi hóa học, xây dựng đô thị và thiết bị cơ khí.
a.Gói túi bong bóng nhựa b. Gói túi đựng c.Pallet d.Tùy chỉnh
Nhà máy sản xuất thép phẳng của chúng tôi có khả năng sản xuất cao, thời gian giao hàng là 45 ngày với số lượng nhỏ hoặc nếu bạn vội vàng vì điều đó, chúng tôi có thể sắp xếp và đáp ứng ngày giao hàng của bạn.
