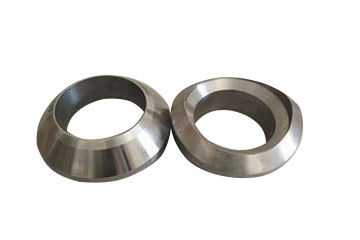

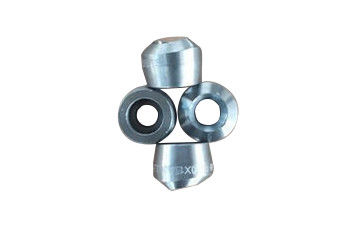

Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm:: | Thép không gỉ hàn mông olet | Thông số kỹ thuật: | DN6 ~ DN100 |
|---|---|---|---|
| Công nghệ:: | Cưa và gia công | Vật chất:: | Thép không gỉ |
| Hình dạng: | Công bằng | Kỹ thuật: | Giả mạo, hàn mông |
| Làm nổi bật: | Phụ kiện ống thép không gỉ mông hàn,thép không gỉ hàn |
||
Olet còn được gọi là ghế Olet, yên và khớp nối ống loại yên. Nó chủ yếu được sử dụng để gia cố các phụ kiện đường ống của kết nối nhánh thay vì các loại kết nối nhánh như giảm tee, tấm gia cố và phần ống gia cố.Olet có những ưu điểm nổi bật về an toàn, độ tin cậy, giảm chi phí, xây dựng đơn giản, cải thiện kênh lưu lượng trung bình, tiêu chuẩn hóa hàng loạt, và thiết kế và lựa chọn thuận tiện.Đặc biệt là trong các đường ống áp lực cao, nhiệt độ cao, đường kính lớn và tường dày, ngày càng được sử dụng để thay thế phương pháp kết nối Olet truyền thống.Thân chính của Olet được làm bằng vật liệu rèn chất lượng cao với cùng chất liệu với ống, bao gồm thép carbon, thép hợp kim, thép không gỉ, v.v.
1. Ghế Olet và ống chính được hàn.Có ba loại kết nối với Olet hoặc các đường ống, dụng cụ và van khác: kết nối hàn mông, kết nối hàn ổ cắm và kết nối ren.
2. Các tiêu chuẩn sản xuất thường được sử dụng bao gồm MSS sp-97, GB / t19326 và các tiêu chuẩn khác.
3. Hàn Olet thường được xử lý bằng cách rèn tích phân.Cấu trúc Olet được chia thành đầu kết nối đường ống chính, phần gia cố và đầu kết nối Olet.
4. Kích thước bên ngoài của Olet có tiêu chuẩn tham chiếu tương ứng và hình thức kết nối với đường ống chính là kết nối mông rãnh.
10, Rãnh của mối hàn là rãnh chữ V một mặt, có thể được xác định là sự kết hợp giữa hàn mông (hàn rãnh) và hàn phi lê.
5. Các phần khác bên ngoài độ dốc đầu tiên của tiêu đề nhánh thuộc về độ dốc chuyển tiếp độ dày và không thuộc về rãnh của tiêu đề chi nhánh.
6. Khi tính toán độ dày mối hàn, góc xiên thứ hai phải được loại trừ và tính toán từ góc đầu tiên.Trong hàn thực tế tại chỗ, độ dày của mối hàn có thể đạt đến mặt phẳng nghiêng đầu tiên.
Kim loại T ống mông hàn Olet thép không gỉ Phụ kiện ống dữ liệu
| Kiểu | Kiểu kết nối | ||
| Ổ cắm hàn GB19326 | GB 19326 Chỉ ống | GB 19326 Hàn mông | |
| Tiêu chuẩn | DUY NHẤT (MSS SP-97 Q.TG11) | TOL (MSS SP-97 Q,FG12) | WOL (MSS SP-97 Q / FG13) |
| Níp | SNL (Q.TG / 14) | TNL (Q.F14,SHB-PO1) | WNL (Q / FG14) |
| (45 °) Xe hơi | TỰ (Q.TG / 15) | TLL (Q / FGlx SHB-PO1) | WLL (Q / FG15) |
| (1 5D) Elbolet | ĐT (Q / FG1Q SHB-PO1) | CHÀO (Q / FG16) | |
Kim loại T ống mông hàn Olet thép không gỉ Phụ kiện ống dữ liệu
| Đường kính danh nghĩa | Đường kính danh nghĩa của ống chính phù hợp | L | E | ||||||
| mm | trong | mm | trong | STD | XS | xxs | STD | XS | XXS |
| 6 | 1/8 | 20 | 3/4 | 15.9 | - | - | 15.9 | - | - |
| số 8 | 1/4 | 20 | 3/4 | 15.9 | - | - | 15.9 | - | - |
| 10 | 3/8 | 25 | 1 | 19.1 | - | - | 19.1 | - | - |
| 15 | 1/2 | 32 | 1.1 / 4 | 19.1 | 19.1 | 28,6 | 23.8 | 23.8 | 14.3 |
| 20 | 3/4 | 40 | 1.1 / 2 | 22.2 | 22.2 | 31.8 | 302 | 30.2 | 19.1 |
| 25 | 1 | 40 | 1.1 / 2 | 27,0 | 27,0 | 38,1 | 36,5 | 36,5 | 25,4 |
| 32 | 1.1 / 4 | 65 | 2.1 / 2 | 31.8 | 31.8 | 44,5 | 44,5 | 44,5 | 33.3 |
| 40 | 1.1 / 2 | 65 | 2.1 / 2 | 33.3 | 33.3 | 50,8 | 50,8 | 50,8 | 38,1 |
| 50 | 2 | 80 | 3 | 38,1 | 38,1 | 58,6 | 65,1 | 65,1 | 42,9 |
| 60 | 2.1 / 2 | 100 | 4 | 41.3 | 41.3 | 61,9 | 762 | 76,2 | 54,0 |
| 80 | 3 | 125 | 5 | 44,5 | 44,5 | 73,0 | 93,7 | 93,7 | 77,0 |
| 90 | 3,1 / 2 | 150 | 6 | 47,0 | 47,0 | - | 10L6 | 101,6 | - |
| 100 | 4 | 150 | 6 | 50,8 | 50,8 | 84.1 | 120,7 | 120,7 | 98,4 |
| 125 | 5 | 200 | số 8 | 57,2 | 57,2 | 93,7 | 141.3 | 141.3 | 122,2 |
| 150 | 6 | 200 | số 8 | 60.3 | 77,8 | 104,8 | 169,9 | 169,9 | 146,1 |
| 200 | số 8 | 250 | 10 | 69,9 | 98,4 | - | 220,7 | 220,7 | - |
| 250 | 10 | 300 | 12 | 77,8 | 93,7 | - | 274,6 | 265.1 | - |
| 300 | 12 | 350 | 14 | 85,7 | 103,2 | - | 325,4 | 317,5 | - |
| 350 | 14 | 400 | 16 | 88,9 | 100,0 | - | 357,2 | 350,9 | - |
1, Có các quy định đặc biệt cho vật liệu đường ống trong thiết kế các nhánh đường ống.
2, Ống chính có các quy định kỹ thuật rõ ràng cho các loại Olets khác nhau, được gọi là các quy định đối với cấp vật liệu đường ống.
3, Nói chung, Olet đường kính lớn (hơn 1/2 ống chính) được kết nối bằng tee tiêu chuẩn, trong khi Olet đường kính nhỏ được kết nối bằng bộ Olet, được sử dụng rộng rãi ở nước ngoài và có các tiêu chuẩn liên quan ở Trung Quốc.
4, Olet đường kính nhỏ được sử dụng, có lợi cho các yêu cầu sức mạnh và căng thẳng.Ống được sản xuất theo tiêu chuẩn, an toàn và đáng tin cậy.
a.Gói túi bong bóng nhựa b. Gói túi đựng c.Pallet d.Tùy chỉnh
Nhà máy sản xuất phụ kiện ống thép không gỉ hàn kim loại T của chúng tôi có khả năng sản xuất cao, thời gian giao hàng là 45 ngày với số lượng nhỏ hoặc nếu bạn vội vàng vì điều đó, chúng tôi có thể sắp xếp và đáp ứng ngày giao hàng của bạn.
