Thông tin chi tiết sản phẩm:
|
Tên sản phẩm:: | Thép không gỉ hàn chéo | Kích thước:: | Kích thước đầy đủ |
---|---|---|---|
Phạm vi kích thước:: | DN15-DN1200 | Chế độ kết nối:: | Hàn, chỉ, mặt bích |
Kết nối: | Hàn, Nam | Đóng gói: | Vỏ gỗ |
1, Chữ thập là một đầu nối ống, được sử dụng tại ống nhánh của ống chính.Các tee chéo có thể được chia thành đường kính bằng nhau và đường kính giảm.
2, Các đầu vòi của tee chéo đường kính bằng nhau có cùng kích thước;kích thước vòi phun chính của tee chéo giảm là như nhau và kích thước vòi phun của ống nhánh nhỏ hơn so với ống chính.
3, Quá trình sản xuất của chéo chủ yếu bao gồm phồng thủy lực và ép nóng.
4, Độ phồng thủy lực của tee chữ thập là sử dụng một máy ép thủy lực đặc biệt để bơm chất lỏng vào ống trống có đường kính tương tự như tee chữ thập.
5, Hai xi lanh hai bên của máy ép thủy lực di chuyển đồng bộ để đùn phôi ống, thể tích của ống trống trở nên nhỏ hơn, áp suất chất lỏng trong ống trống tăng.
6, Vật liệu kim loại chảy dọc theo khoang bên trong của khuôn dưới tác động kép của áp suất chất lỏng trong xi lanh bên và ống trống và mở rộng ống nhánh.
7, Sự hình thành nóng của tee chữ thập là làm phẳng ống trống lớn hơn đường kính của tee chữ thập với kích thước đường kính của tee chữ thập, và mở một lỗ ở vị trí của ống nhánh kéo dài.
8, Trống ống được làm nóng, đưa vào khuôn định hình và đưa vào khuôn của ống nhánh kéo dài;dưới tác dụng của áp lực.
9, Trống ống được nén triệt để, trong quá trình nén xuyên tâm, kim loại chảy theo hướng của ống nhánh và tạo thành ống nhánh dưới sự kéo dài của khuôn.
10, Quá trình phồng thủy lực của thập tự giá có thể được hình thành trong một thời gian với hiệu quả sản xuất cao;bởi vì quá trình phồng thủy lực của chữ thập liền mạch đòi hỏi trọng tải lớn của thiết bị.
11, Nó chủ yếu được sử dụng để sản xuất xuyên tường có độ dày tiêu chuẩn nhỏ hơn dn400.
12, Trọng tải của thiết bị cần thiết cho quá trình ép nóng của thập tự giá bị giảm.
13, Chữ thập ép nóng có khả năng thích ứng rộng với vật liệu, phù hợp với thép cacbon thấp, thép hợp kim và thép không gỉ;đặc biệt đối với đường kính thành ống lớn và dày, quá trình hình thành này thường được áp dụng.
14, Chữ thập hàn mông là một ống nối được làm bằng thép bằng cách ép nóng hoặc rèn.Hình thức kết nối của nó là trực tiếp hàn mông chéo và ống thép.
15, Các tiêu chuẩn sản xuất chính của hàn chéo mông thường là GB / T12459, GB / T13401, ASME B16.9, SH3408, SH3409, HG / T21635, Hg / T21631, SY / T0510.
1. Tiêu chuẩn: GB12459-90, gb12401-90, ASME / ANSI b16.9, DIN, JIS, v.v.
2. Chất liệu: 304, 304L, 316, 316L, 317L, 321, 2205, 2507, v.v.
3. Đặc điểm kỹ thuật: liền mạch từ DN15 đến DN600;đường may từ DN15 đến DN1200.
4. Xử lý bề mặt: phun cát, lăn, tẩy và đánh bóng.
5. Độ dày thành: 1,2mm-6 mm r = 1,5D.
6. Chế độ kết nối: hàn, lắp ráp nhanh, ren, mặt bích.
7. Tính năng và tính chất: kháng chênh lệch nhiệt độ lớn;áp suất bình thường 16MPa;chống ăn mòn mạnh;độ chính xác;độ dày của tường.

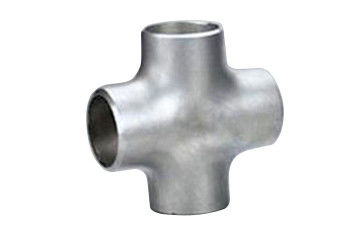

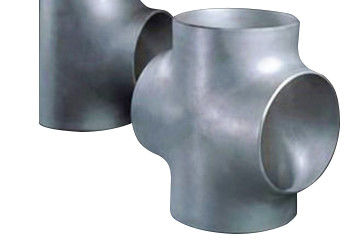

Thép không gỉ Tee Mông Hàn Chữ thập của phụ kiện ống thép không gỉ
Đường kính danh nghĩa | Đường kính ngoài | Trung tâm kết thúc | |||||
D1 | Đ2 | ||||||
ĐN | NPS | Dòng A | Dòng B | Dòng A | Dòng B | C | M |
15x15x15 | 1 / 2x1 / 2x1 / 2 | 21.3 | 18 | 21.3 | 18 | 25 | 25 |
15x15x10 | 1 / 2x1 / 2x3 / 8 | 21.3 | 18 | 17.3 | 14 | 25 | 25 |
15x15x8 | 1 / 2x1 / 2x1 / 4 | 21.3 | 18 | 13,7 | 10 | 25 | 25 |
20x20x20 | 3/4 x 3/4 x 3/4 | 26,9 | 25 | 26,9 | 25 | 29 | 29 |
20x20x15 | 3/4 x 3/4 x 1/2 | 26,9 | 25 | 21.3 | 18 | 29 | 29 |
20x20x10 | 3/4 x 3/4 x 3/8 | 26,9 | 25 | 17.3 | 14 | 29 | 29 |
25x25x25 | 1x1x1 | 33,7 | 32 | 33,7 | 32 | 38 | 38 |
25x25x20 | 1x 1x3/4 | 33,7 | 32 | 26,9 | 25 | 38 | 38 |
25x25x15 | 1x1x1 / 2 | 33,7 | 32 | 21.3 | 18 | 38 | 38 |
32x32x32 | 1.1 / 4x1.1 / 4x1.1 / 4 | 42,4 | 38 | 42,4 | 38 | 48 | 48 |
32x32x25 | 1.1 / 4x1.1 / 4x1 | 42,4 | 38 | 33,7 | 32 | 48 | 48 |
32x32x20 | 1.1 / 4x1.1 / 4x3 / 4 | 42,4 | 38 | 26,9 | 25 | 48 | 48 |
32x32x15 | 1.1 / 4x1.1 / 4x1 / 2 | 42,4 | 38 | 21.3 | 18 | 48 | 48 |
40x40x40 | 1.1 / 2x1.1 / 2x1.1 / 2 | 48.3 | 45 | 48.3 | 45 | 57 | 57 |
40x40x32 | 1.1 / 2x1.1 / 2x1.1 / 4 | 48.3 | 45 | 42,4 | 38 | 57 | 57 |
40x40x25 | 1.1 / 2x1.1 / 2x1 | 48.3 | 45 | 33,7 | 32 | 57 | 57 |
40x40x20 | 1.1 / 2x1.1 / 2x3 / 4 | 48.3 | 45 | 26,9 | 25 | 57 | 57 |
40x40x15 | 1.1 / 2x1.1 / 2x1 / 2 | 48.3 | 45 | 21.3 | 18 | 57 | 57 |
50x50x50 | 2x2x2 | 60.3 | 57 | 60.3 | 57 | 64 | 64 |
50x50x40 | 2x2x1.1 / 2 | 60.3 | 57 | 48.3 | 45 | 64 | 60 |
50x50x32 | 2x2x1.1 / 4 | 60.3 | 57 | 42,4 | 38 | 64 | 57 |
50x50x25 | 2x2x1 | 60.3 | 57 | 33,7 | 32 | 64 | 51 |
50x50x20 | 2x2x3 / 4 | 60.3 | 57 | 26,9 | 25 | 64 | 44 |
Nó được sử dụng rộng rãi trong kỹ thuật đường ống hóa dầu, dầu khí, kỹ thuật đường ống khí đốt tự nhiên, nhà máy hóa chất, nhà máy điện, nhà máy đóng tàu, sữa, thực phẩm, bia, nước giải khát, dược phẩm, mỹ phẩm và các lĩnh vực công nghiệp khác.
a.Gói túi bong bóng nhựa b. Gói túi đựng c.Pallet d.Tùy chỉnh
Nhà máy sản xuất phụ kiện ống thép không gỉ Tee của chúng tôi có khả năng sản xuất cao, thời gian giao hàng là 45 ngày với số lượng nhỏ hoặc nếu bạn vội vàng vì điều đó, chúng tôi có thể sắp xếp và đáp ứng ngày giao hàng của bạn.
