Thông tin chi tiết sản phẩm:
|

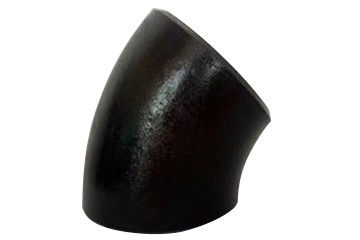

Tên sản phẩm:: | Carbon thép khuỷu tay hàn | Kích thước:: | Kích thước đầy đủ |
---|---|---|---|
Tiêu chuẩn:: | DIN, JIS, ANSI, ASME, GB | Ứng dụng:: | Kỹ thuật đường ống |
Sử dụng:: | Dầu khí công nghiệp nước | Trình độ:: | 45 ° / 90 ° / 180 ° |
Làm nổi bật: | Khuỷu tay hàn mông,Sch 40 Phụ kiện ống hàn mông |
Một khuỷu tay bán kính ngắn là một lần đường kính của ống, còn được gọi là 1D.Bán kính cong của khuỷu tay bằng một lần đường kính của ống, thường ở góc 90 °.Khuỷu tay hàn mông phải được xử lý bề mặt.Cân oxit trên bề mặt bên trong và bên ngoài phải được bắn ra và sau đó phủ sơn chống ăn mòn để tạo điều kiện thuận lợi cho việc vận chuyển và ngăn ngừa ăn mòn và oxy hóa.Theo trực giác, khuỷu tay bán kính ngắn ngắn hơn nhiều so với khuỷu tay bán kính dài, và bán kính uốn cong của khuỷu tay rất nhanh. Khuỷu tay bán kính dài được sử dụng phổ biến nhất, và nó cũng là bán kính dài theo mặc định.Khuỷu tay bán kính dài sẽ được sử dụng ở những nơi có áp suất cao hoặc tốc độ dòng chảy cao.Nếu điện trở của đường ống vận chuyển rắn là nghiêm ngặt, khuỷu tay có bán kính lớn hơn sẽ được sử dụng.
Khuỷu tay bán kính ngắn giống như độ tròn của gia công khuỷu tay, cũng như sự chuyển tiếp trơn tru tại vòng cung của khuỷu tay, chất lượng vết xước bề mặt ngày càng tăng.Vết xước sâu làm giảm sức mạnh của thép.Nhưng đường kính rèn nói chung là nhỏ.Khi khuỷu tay bán kính ngắn được làm bằng thép tấm hoặc thép tiết diện, nó phải đáp ứng các yêu cầu sau: mặt bích hàn phải được phát hiện lỗ hổng siêu âm mà không có khuyết tật phân lớp;nó sẽ được cắt thành các dải dọc theo hướng cán của thép, uốn cong và hàn vào vòng của nhà máy mặt bích, và bề mặt của thép sẽ tạo thành bề mặt hình trụ của vòng.
Trưng bày | Khuỷu tay hàn mông |
Kết cấu của vật liệu | thép carbon |
Chế độ hàn | Hàn mông |
Kích thước | Kích thước đầy đủ |
Tiêu chuẩn | STD / XS |
Áp lực cấp | 17 mức áp suất |
Phương pháp đúc | Ép nóng hoặc rèn |
ĐN | Đường kính ngoài của rãnh | Trung tâm kết thúc | |
Tôi Series | Dòng II | Kích thước | |
25 | 33,7 | 32 | 25 |
32 | 42,4 | 38 | 32 |
40 | 4S.3 | 45 | 38 |
50 | 60.3 | 57 | 51 |
65 | 73 | 76 | 64 |
80 | 88,9 | 89 | 76 |
90 | 101,6 | - | 89 |
100 | 114.3 | 108 | 102 |
125 | 141.3 | 133 | 127 |
150 | 168.3 | 159 | 152 |
200 | 219.1 | 219 | 203 |
250 | 273 | 273 | 254 |
300 | 323,9 | 325 | 304 |
350 | 355,6 | 377 | 353 |
400 | 406,4 | 426 | 406 |
450 | 457 | 480 | 457 |
500 | 508 | 530 | 508 |
550 | 559 | - | 559 |
600 | 610 | 630 | 610 |
(1).Cho ăn: kiểm tra lại vật liệu, xác định và chuyển giao.
(2).Trống: kiểm tra lại vật liệu, xác định và chuyển giao nhận dạng, chuyển nhận dạng kiểm soát kích thước.
(3).Kiểm tra: kiểm soát chất lượng kích thước và ngoại hình.Xử lý bề mặt: kiểm soát số lượng hệ thống ma sát bề mặt.
(4).Đúc: kiểm soát kích thước và ngoại hình;chuyển nhượng định danh;điều khiển áp suất.
(5).Xử lý nhiệt: kiểm soát nhiệt độ.Kiểm tra: kiểm soát độ cứng, hình dạng và kích thước.Điều chỉnh hình dạng: điều khiển dung sai hình dạng và vị trí.
(6).Cơ khí: hình dạng và kiểm soát kích thước vị trí.
1, Khuỷu tay bán kính dài được sử dụng phổ biến nhất, và nó cũng là bán kính dài theo mặc định.
2, Khuỷu tay bán kính dài sẽ được sử dụng ở những nơi có áp suất cao hoặc tốc độ dòng chảy cao.
3, Nếu điện trở của đường ống vận chuyển rắn là nghiêm ngặt, khuỷu tay có bán kính lớn hơn sẽ được sử dụng.
4, Bán kính ngắn thường được sử dụng trong chất lỏng áp suất thấp hoặc nơi khuỷu tay bị hạn chế.
5, Khuỷu tay bán kính dài được ưu tiên nếu không có điều kiện hoặc không được chỉ định trong hợp đồng.
a.Gói túi bong bóng nhựa b. Gói túi đựng c.Pallet d.Tùy chỉnh
Nhà máy của chúng tôi có khả năng sản xuất cao, thời gian giao hàng là 45 ngày với số lượng nhỏ hoặc nếu bạn vội vàng vì điều đó, chúng tôi có thể sắp xếp và đáp ứng ngày giao hàng của bạn.
